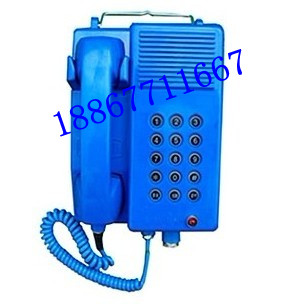

KTH17礦用本安型電話機

1  用途及功能

KTH17礦用本安型電話機是本質安全型電氣設備，發號方式為雙音頻發號，適用于煤礦井下含有瓦斯（甲烷）爆炸性氣體混合物的危險場所，作通訊聯絡之用。通過其關聯設備電話耦合器可以和程控調度交換機配接，與其連接的電纜長度5km。

KTH17礦用本安型電話機具有外形美觀、體積小、重量輕、性能可靠等特點。可代替國內外同類產品，防爆型式：礦用本質安全型，防爆標志：ExibI。

2  結構特點

2.1  話機外殼采用防靜電阻燃ABS塑料注塑而成，防水、防塵、防腐，防護等級達IP54，適用于極為惡劣的環境。

2.2  坐、掛兩用安裝，采用新型無觸點開關，使用壽命長，有效解決機械開關故障多、易損壞的缺點，話機上無任何可動零部件。

2.3  鍵盤為全密封帶夜光輕觸按鍵，鈴流呼叫聲光顯示，并設有緊急呼叫、掛斷和重撥鍵。

2.4  全新的結構設計，獨特的安裝小腔使安裝外線和更換手柄更加方便（不用開大蓋）。

2.5  設有通話距離增益調節開關，可根據話機與調度總機的距離，調節送受話增益，適用于煤礦井下通話距離長、線路絕緣不好的情況。

3  技術參數

3.1  饋電電壓：DC48V

3.2  振鈴電壓：AC75V±15V

3.3  振鈴聲級：≥80dB（5km仿真線）

3.4  電聲及發號指標：符合GB15279

3.5  本質安全參數：

Ui：DC60V/AC90V

Ii：DC22mA/AC22mA

3.6  外形尺寸：285mm×175mm×135mm

3.7  重量：1.65kg
