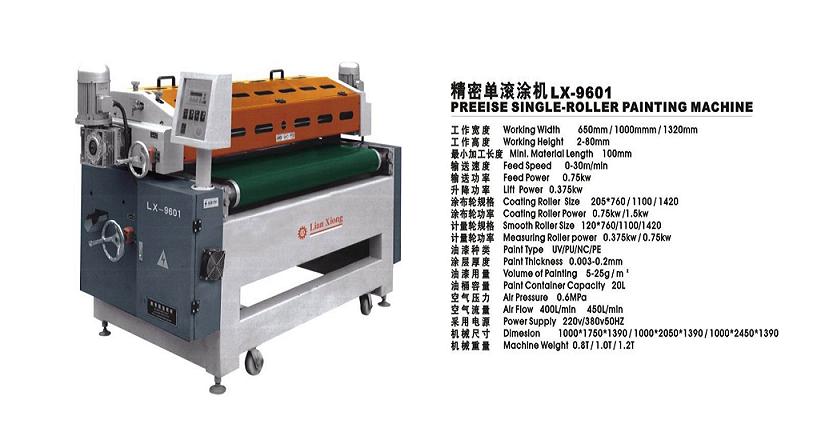

LX-9601精密單滾涂機

一、精密單滾涂機的用途

本設備主要適用于板式家具、櫥柜板材、平面門、金屬板材及百葉窗等進行油漆輥涂；此機型代替傳統噴涂，省時、省力、高效率、環保好，相對噴涂可節約油漆48.8%；輸送帶及PU膠輪、計量光輪均獨立馬達變頻調速，加工更為精確；經本機處理過的產品表面光滑，飽滿度好，前后無堆漆，可以同淋涂效果差無幾，但油漆厚度卻大大降低；涂布輪拆裝方便，定位精確，高度采用計數表，做到心中有數；滾漆輪采用日本進口原料制作，耐溶劑，著墨效果佳；配置進口抽油氣泵，油漆通過油槽可循環使用，幾乎無浪費。

二、精密單滾涂機的技術規格

1、      工作寬度：650mm/1000mm/1320mm

2、      工作高度：2-80mm

3、      最小加工長度：100mm

4、      送料速度：0-30 m/min

5、      輸送功率：0.75kw

6、      升降功率：0.375kw

7、      涂布輪規格：205*760/1100/1420

8、      涂布輪功率：0.75kw/1.5kw

9、      計量輪規格：120*760/1100/1420

10、計量輪功率：0.375kw/0.75kw

11、油漆種類：UV/PU/NC/PE

12、涂層厚度：0.003-0.2m

13、油漆用量：5-25g/m

14、油桶容量：20L

15、空氣壓力：0.6Mpa

16、空氣流量：400L/min   450L/min

17、采用電源：220v/380v50HZ

18、外形尺寸：1000*1750*1390/1000*2050*1390/1000*2450*1390

19、毛重：0.8T/1.0T/1.2T

三、精密單滾涂機的結構和傳動原理

精密單滾涂機由機身、傳動裝置、壓緊裝置、攪拌裝置、模架部分和電氣部分組成。

傳動裝置由變頻器控制電機帶動蝸輪箱，通過鏈條帶動傳動輪，實現可調速送料。壓緊裝置和攪拌裝置分別由馬達帶動蝸輪箱實現運動。

四、精密單滾涂機的潤滑

精密單滾涂機蝸輪箱用N680潤滑油潤滑，油位必須達到油標中心線。鏈條、齒輪箱、導軌、絲桿和軸承用潤滑脂潤滑。

本機在開機前應充分加油。開機80小時后需更換蝸輪箱內的油，以后每兩個月換一次油，以保證各部位潤滑良好。
