DD52

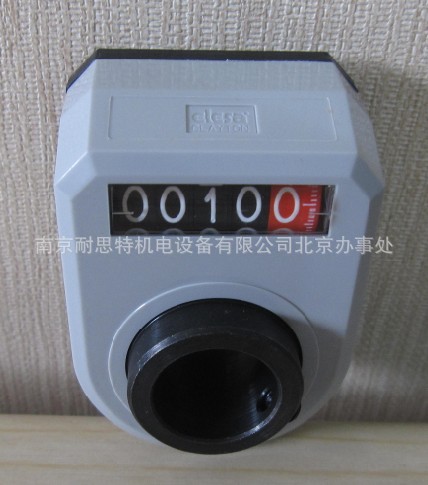

直接驅動型數字位置指示器

表殼與底座

高彈性聚酰胺基（PA）高科技聚合體。底座為超聲波焊接，具有更好的強度并可防止灰塵進入。耐溶劑、機油、油脂以及其它化學溶劑。

讀數窗

透明聚酰胺基（PA-T）高科技聚合體。放大讀數窗與表殼間的抗干擾快速連接,可防止灰塵進入。耐溶劑、機油、油脂以及其它化學溶劑。（清潔時不得接觸酒精）。

背部墊圈

聚氨基甲酸乙酯（包括在供貨內）。

顏色

- AR型：RAL2004橙色，光亮飾面。
- GR型：RAL7035灰色，光亮飾面。
如至少訂購10件，可按要求提供煙灰色產品（NR型）。
底座為黑色。

裝配

帶Ø 20 mm標準H7鉸孔、由黑色氧化處理鋼材制成的襯套，用圓頭螺釘，通過內六角螺口固定安裝到軸上，符合UNI5929-85的標準，供貨時已裝配。

讀數

五位數式滾動計數器（四位黑色和一位紅色滾動帶，或者三位黑色和兩位紅色滾動帶）。紅色滾動帶上的數字為小數。最后一位十進制數字旁另增加了一個刻度，使讀數更加精確。顯示器顯示由主軸控制的機構從起始位置（0）開始移動的距離。
可顯示不同位置的讀數（參見下述“可能節距組合表”）。

旋轉方向

- D：順時針旋轉。襯套順時針旋轉，讀數值變大。
- S：逆時針旋轉。襯套逆時針旋轉，讀數值變大。

重量

130克。

可按客戶需求提供以下形式的特殊訂制（如訂貨數量充足）

- AISI303不銹鋼襯套。
- 旋轉一周后的特殊讀數。
- 特制的減速套筒。

特征及應用

直接驅動式數字位置指示器適用于處于任何位置的穿入式主軸，可直接顯示機器零件的位置讀數。還可用于電機驅動操作（參見下述“可能節距組合表”）。

人體工程學及設計理念理念

滾動式計數器簡潔緊湊，按人體工程學要求設計的數字便于快速讀數。放大讀數窗使得計數器更加清晰易讀。

裝配說明

1. 在機器本體上鉆一個尺寸為Ø 6 mm×10 mm的孔，用以安裝尾部基準銷，孔離開主軸中心距離為30 mm。
2. 將主軸設置在起始或基準位置。
3. 將清零的滾動式計數器的指示器裝在主軸上，并確認基準銷是否與孔相匹配。
4. 擰緊圓頭螺釘，通過內六角螺口，按照UNI5929-85的規定，將套筒夾緊于主軸上。

按需可有以下附件備選（單獨訂購）
- RB52：鋼質減速套筒（參見表）。如訂貨數量充足，可應要求提供其它規格或AISI303不銹鋼質減速套筒。

- DG52：正面防塵墊圈，NBR合成橡膠（代碼：CE.87910）。
- GN 952.5：有環氧樹脂涂層及黑色亞光飾面的鋁制底座，用于鎖定主軸（參見表）。
GN302型可調節手柄與GN952.5型鎖定底座可在主軸定位后方便、快速地將其鎖緊。該底座設計帶有一個用于安裝指示器基準銷的Ø 6 mm孔�？稍谟疫吇蜃筮呇b配手柄，并可通過兩顆M5圓柱頭螺釘固定安裝在機器上 （不包括在供貨內）。
