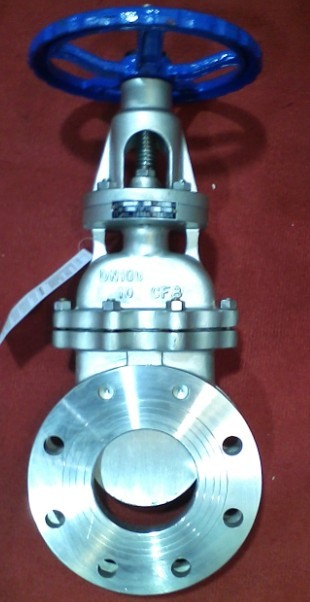

	                			DMZ43X/F/H/Y手動暗桿式刀型閘閥






	                			DMZ43X/F/H/Y手動暗桿式刀型閘閥




	                			產品價格：￥1500（人民幣）





    1. 規格：150
      2.

    2. 發貨地：浙江溫州甌北
      3.

    3. 品牌：
      4.

    4. 最小起訂量：1臺
      5.











	                			誠信商家





	                			會員級別：金牌會員




	                			認證類型：企業認證




	                			企業證件：通過認證















      商鋪名稱：永嘉縣巨晨閥門有限公司


      聯系人：朱保華（0）



      聯系手機：


      固定電話：


      企業郵箱：463805860@qq.com


      聯系地址：溫州市永嘉縣甌北工業區


      郵編：32500


      聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情








                			概述



        DMZ43X/F/H/Y手動暗桿式刀型閘閥屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。



設計制造 Design and manufacture:JB/T8691-1998

結構長度 structural length: GB/T15188.2-94

法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94

試驗與驗收 testing and acceptance: GB/T13927-92



DMZ43X/F/H/Y手動暗桿式刀型閘閥主要零部件材質 Key parts material




        閥體、上蓋Valve body, upper cap
碳鋼、不銹鋼Carbon steel, stainless steel



        閥板Valve plate
不銹鋼stainless steel



        閥桿Stem
不銹鋼stainless steel



        密封圈Seal ring
橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy









主要性能規范 Key performance indicators




        公稱壓力Nominal pressure
PN



        殼體試驗Casing test
1.5XPN



        密封試驗Leak test
1.1XPN



        工作溫度Operating temperature
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃



Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃



        適用介質Working medium
紙漿、污水、煤煤氣等paper pulp, sewage, coal slurry









DMZ43X/F/H/Y手動暗桿式刀型閘閥主要外形及連接尺寸Profile and connection dimension                                 Unit:mm




        公稱壓力Nominal pressure（MPa）
公稱通徑Nominal through diameter（mm）
L
D
D1
D2
H
N-M
D0



        1.0
150
70
280
240
210
475
8-M20
280



        200
80
335
295
265
540
8-M20
360



        250
85
390
350
320
630
12-M20
360



        300
100
440
400
368
480
12-M20
400



        350
100
500
460
428
885
16-M20
400



        400
110
565
515
782
990
16-M22
400



        450
120
615
565
532
1100
20-M22
530



        500
130
670
620
585
1200
20-M22
530



        600
140
780
725
685
1450
20-M27
600



        700
165
895
840
800
1700
24-M27
600



        800
190
1010
950
905
2000
24-M30
680



        900
200
1110
1050
1005
2300
28-M30
680



        1000

1220
1160
1150
2780
28-M33
配電動Electric type optional



        1200

1450
1380
1325
3360
32-M36



        1400

1675
1590
1525
3920
36-M39



        1600

1915
1820
1750
4480
40-M45
