ZCZG ZCZH高溫電磁閥、高壓電磁閥

產品價格：￥100（人民幣）

規格：ZCZG ZCZH

發貨地：溫州

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣大唐閥門有限公司

誠信商家

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：永嘉縣大唐閥門有限公司

聯系人：舒經理（先生）

聯系手機：

固定電話：

企業郵箱：2258952961@qq.com

聯系地址：浙江省永嘉縣甌北鎮安豐工業區

郵編：325100

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

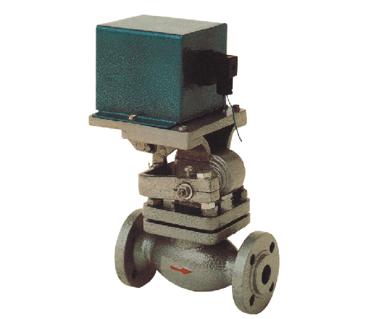

ZCZG ZCZH高溫電磁閥、高壓電磁閥
用途

　　本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

結構特點

耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體徹底隔離

結構原理

電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，
主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向
上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開
通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而
將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
技術參數

介質溫度℃

ZCZG

≤250

ZCZH

≤400

公稱壓力（MPa）

ZCZG

2.5

ZCZH

4.0

工作壓差（MPa）

ZCZG

0.1-2.5

ZCZH

0.1-4.0

公稱通徑（MPa）

15

20

25

32

40

50

65

80

100

功耗

130VA

480VA

電源電壓

AC220V DC 24V 其余規格可作特殊訂貨

額定流量系數（KV）

3.8

7.4

10.3

18.8

25.7

41

58

85

154

泄漏量（ml/min）

按JB/T7352-94·F規定

安裝尺寸

DN

L

H

D

D1

D2

D3

b

f1

f

n-d

10
160

298

90

60

34

41

16

4

2

4-Ø14

15

160

298

95

65

39

45

16

4

2

4-Ø14

20

200

304

105

75

50

55

16

4

2

4-Ø14

25

200

304

115

85

57

65

16

4

2

4-Ø14

32

200

314

140

100

65

78

18

4

2

4-Ø18

40

260

460

150

110

75

85

18

4

3

4-Ø18

50

300

460

165

125

87

100

20

4

3

4-Ø18

65

290

433

185

145

109

120

22

4

3

8-Ø18

80

310

433

200

160

120

135

22

4

3

8-Ø18

100

350

461

235

190

149

160

24

4.5

3

8-Ø22
訂貨須知
1．訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓，介質粘度。
2．閥門的開通時間達12小時或長時間通電，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。訂購熱線：13868620349
