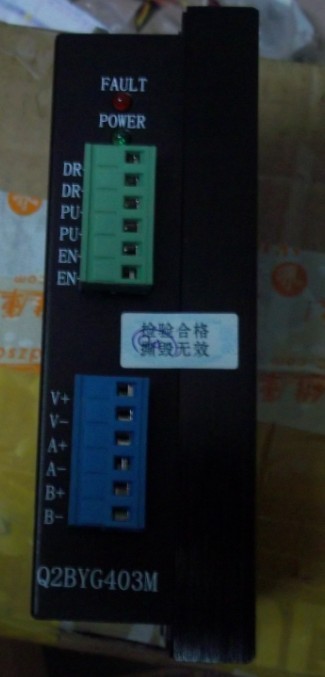

產品特性：Q2-BYG403M二相混合式步進驅動器：DC24V~DC40V，256細分  250細分，可驅動二相四、六、八線混合式42、56系列步進電機，直流供電，電壓范圍DC（24V~40V），雙極恒流斬波方式、斬波頻率20KHZ，光電隔離信號輸入，輸入信號與TTL兼容，靜止時自動減流，最大驅動電流3.5A/相，電流方便可調，細分精度可選，最大細分256，參數置于外殼，撥碼開關設置，便于調試及維護，外形尺寸144×98×40.5mm

★技術參數：

功能	標號	說明
指示燈	工作電源	上電工作正常，指示燈亮
	故障指示	過流、過壓、過熱時指示燈亮。
輸入信號	DR+	方向信號：單脈沖控制方式時為高/低電平信號，雙脈沖控制時為反轉脈沖信號，輸入信號脈沖為沿有效方式。
	DR-
	PU+	脈沖信號：單脈沖控制方式時為脈沖控制信號，雙脈沖控制方式時為正轉步進脈沖信號。輸入信號脈沖為沿有效方式。
	PU-
	EN+	使能信號：此輸入信號用于使能/禁止。高電平使能，低電平時驅動器不能工作，不用時懸空即可。
	EN-
電源輸入	V+	直流電源正：+DC24V~+DC40V
	V-	直流電源地
輸出信號	A+	步進電機A相
	A-
	B+	步進電機B相
	B-
