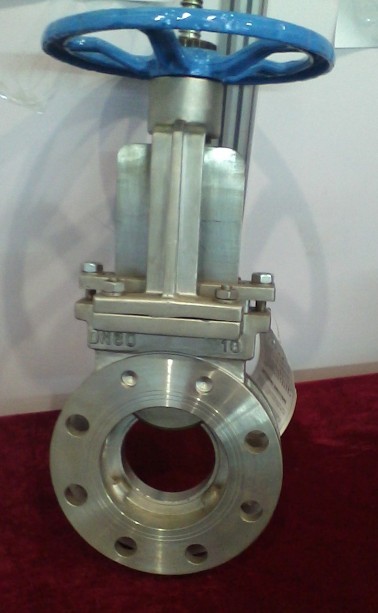

手動襯膠閘板閥

手動襯膠閘板閥

產品價格：￥2000（人民幣）

規格：200*200

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

規格	DN	L	D1	D2	H	H1	N-M	D0	手動重量(Kg)
1.0 MPa	50	48	100	125	285	335	4-M16	180	8
	65	48	120	145	298	363	4-M16	180	10
	80	51	135	160	315	395	4-M16	220	12
	100	51	155	180	365	465	8-M16	220	14
	125	57	185	210	400	530	8-M16	230	22
	150	57	210	240	475	630	8-M20	280	29
	200	70	265	295	540	750	8-M20	360	38
	250	70	320	350	630	900	12-M20	360	66
	300	76	368	400	780	1120	12-M20	400	100
	350	76	428	460	885	1260	16-M20	400	119
	400	89	482	515	990	1460	16-M22	400	195
	450	89	532	565	1100	1600	20-M22	530	285
	500	114	585	620	1200	1800	20-M22	530	389
	600	114	685	725	1450	2300	20-M27	600	529
	700	127	800	840	1700	2500	24-M27	600	790
	800	127	898	950	2000	2800	24-M30	680	850
	900	154	998	1050	2300	3100	28-M30	680	900
	1000	165	1110	1160	2500	3400	28-M30	700	1050
	1200	190	1325	1380	2800	3600	32-M36	800	1300
1.6 MPa	50	48	100	125	285	335	4-M16	180	8.5
	65	48	120	145	295	363	4-M16	180	10.7
	80	51	135	160	315	395	8-M16	220	13
	100	51	155	180	365	465	8-M16	220	15
	125	57	185	210	400	530	8-M16	230	23.5
	150	57	210	240	475	630	8-M20	280	31
	200	70	265	295	540	750	12-M20	360	40.7
	250	70	320	355	630	900	12-M22	360	70
	300	76	375	410	780	1120	12-M22	400	107
	350	76	435	470	885	1260	16-M22	400	129
	400	89	485	525	990	1460	16-M27	400	215
	450	89	545	585	1100	1600	20-M27	530	305
	500	114	608	650	1200	1800	20-M30	530	410
	600	114	718	770	1450	2300	20-M36	600	550
	700	127	788	840	1700	2500	24-M36	600	820
	800	127	898	950	2000	2800	24-M36	680	950
	900	154	998	1050	2300	3100	28-M36	680	1020
	1000	165	1110	1170	2500	3400	28-M42	700	1120
	1200	190	1325	1390	2800	3600	32-M48	800	1480

產品概述:
手動襯膠閘板閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。刀型閘閥廣泛用于化工、煤碳、制糖、污水、造紙、環保等各類別產業中各項粉粒體及漿類流體。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用。
手動襯膠閘板閥產品特點及優點
●采用對夾式結構，體積小，重量輕。
●完全敞開的通道，流阻小，,可以防止介質在閥內沉積。
●新研制的U型封圈，可以保證閥門的良好密封性。
●閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
●安裝維修方便。
手動襯膠閘板閥設計與制造標準
●設計與制造： JB/T8691、 MSS/SP-81
●法蘭尺寸： ANSI/ASME B16.5 、ASME B16.47、JB／T79
●壓力溫度： ANSI/ASME B16.34 、GB/T9131
●結構長度：GB/T15188.2、GB/T12221
●檢驗與試驗： GB/T13927、 MSS/SP-81、 JB/T8691

手動襯膠閘板閥主要性能規范

公稱壓力(MPa)	殼體試驗(MPa)	密封試驗(MPa)	工作溫度	適用介質
0.6	0.9	0.66	≤100℃	紙漿、污水、煤漿、灰、渣水混合物
1.0	1.5	1.1	≤100℃
1.6	2.4	1.8	≤100℃
2.5	3.8	2.8	≤100℃

手動襯膠閘板閥主要零部件材質

閥體、閥蓋	閘板	閥桿	密封面
碳鋼、不銹鋼	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

手動襯膠閘板閥主要外形及連接尺寸/重量

規格	DN	L	D1	D2	H	H1	N-M	D0	手動重量(Kg)
1.0 MPa	50	48	100	125	285	335	4-M16	180	8
	65	48	120	145	298	363	4-M16	180	10
	80	51	135	160	315	395	4-M16	220	12
	100	51	155	180	365	465	8-M16	220	14
	125	57	185	210	400	530	8-M16	230	22
	150	57	210	240	475	630	8-M20	280	29
	200	70	265	295	540	750	8-M20	360	38
	250	70	320	350	630	900	12-M20	360	66
	300	76	368	400	780	1120	12-M20	400	100
	350	76	428	460	885	1260	16-M20	400	119
	400	89	482	515	990	1460	16-M22	400	195
	450	89	532	565	1100	1600	20-M22	530	285
	500	114	585	620	1200	1800	20-M22	530	389
	600	114	685	725	1450	2300	20-M27	600	529
	700	127	800	840	1700	2500	24-M27	600	790
	800	127	898	950	2000	2800	24-M30	680	850
	900	154	998	1050	2300	3100	28-M30	680	900
	1000	165	1110	1160	2500	3400	28-M30	700	1050
	1200	190	1325	1380	2800	3600	32-M36	800	1300
1.6 MPa	50	48	100	125	285	335	4-M16	180	8.5
	65	48	120	145	295	363	4-M16	180	10.7
	80	51	135	160	315	395	8-M16	220	13
	100	51	155	180	365	465	8-M16	220	15
	125	57	185	210	400	530	8-M16	230	23.5
	150	57	210	240	475	630	8-M20	280	31
	200	70	265	295	540	750	12-M20	360	40.7
	250	70	320	355	630	900	12-M22	360	70
	300	76	375	410	780	1120	12-M22	400	107
	350	76	435	470	885	1260	16-M22	400	129
	400	89	485	525	990	1460	16-M27	400	215
	450	89	545	585	1100	1600	20-M27	530	305
	500	114	608	650	1200	1800	20-M30	530	410
	600	114	718	770	1450	2300	20-M36	600	550
	700	127	788	840	1700	2500	24-M36	600	820
	800	127	898	950	2000	2800	24-M36	680	950
	900	154	998	1050	2300	3100	28-M36	680	1020
	1000	165	1110	1170	2500	3400	28-M42	700	1120
	1200	190	1325	1390	2800	3600	32-M48	800	1480
