一、儀器簡介

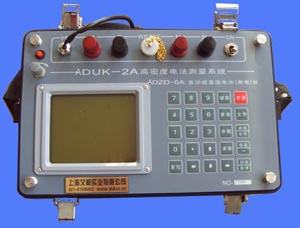

   ADZD-6A多功能電法找水儀利用視電阻率法和激發極化法的有關參數，通過人工直流向大地供電，儀器接收數據處理分析后，了解不同參數的變化，來分析判斷地質異常體。包涵四極測深、三極測深、聯合剖面、四極剖面、中間梯度、五極測深、地井電法10種電極排列方式。測量深度視地質狀況而定，約500-1000m。

二、主要用途
   ADZD-6A多功能電法找水儀廣泛用于尋找地下水和地下水資源的詳查和普查勘探。廣泛用于尋找金屬和非金屬礦詳查和普查勘探，同時用于城市物探、鐵道及橋梁工程勘探、地熱勘探、煤礦采空區的勘探等。

三、主要特點
   1、體積小、重量輕：該儀器將發射機與接收機集成同一箱體內； 可同時進行視電阻率法和激發極化法測量。
   2、測量參數多：該儀器可同時可直接測量、一次場Vp、自然電位Vsp、電流I、視電阻率Ro、視極化率Ms、半衰時Th、衰減度D、綜合激電參數Zp和偏離度R�？膳浣�60道或120道的高密度開關進行相應的高密度電阻率方法測量。
   3、操作方式更加靈活、方便：采用全數字化自動測量，可對自然電位、漂移及電極極化進行自動補償。
   4、采用大屏幕液晶漢字顯示，可直接顯示10種電極排列方式；鍵盤直接輸入布極參數；當某測點測完后可直接顯示電阻率曲線、視極化率曲線、半衰時曲線等。
   5、資料解釋更方便：該儀器可對4800個測點的測量數據進行存儲。每個測點為22個數據，設有RS-232串行接口，通過相應的軟件可直接將存儲的數據傳入計算機內，進行各種方法的數字化解釋。
   6、儀器美觀、堅固：采用大屏幕顯示；采用薄膜全密封觸摸多層面板；內部供電部份設有多重過壓，過流自動保護，以使儀器適于各類野外環境使用。

四、主要技術指標
   測量電壓通道范圍：        ±6000mV
   測量電壓分辨率：          0.01mV
   測量電壓精度：            ±1%
   極化率分辨率：            ±0.1—±0.2
   測量電流范圍：            0～5000mA
   測量電流分辨率：          0.01mA
   測量電流精度：            ±1%
   輸入阻抗：                ≥50MΩ
   最大供電電壓：            900V
   最大供電電流：            5A
   最大輸出功率：            4500W
   供電時間：                1～59秒任選,占空比為1:1
   儀器具有過壓過流保護裝置
   整機工作溫度：           -20℃～+70℃
   濕度：                    95%
   主機重量：                約8Kg
   體積：                    305×200×202mm

五、多功能電法找儀使用實例

   定性解釋：本區位于大興安憐隆起帶與松遼坳陷帶的交界處，橫跨兩個二級大地構造單元，大興安嶺斷塊的山前地帶在白堊系中晚期曾發生過一次規模較大的斷陷，而后一直以抬升運動為主。
工作方法：先用聯合剖面法確定該斷裂帶的位置出現在某村南2.2Km處，結合水文地質條件，認為該點J21號為構造有利部位。在此布一測深點，極距設定為MN=1/3AB，該點的測深結果見上圖，AB/2=21m處，反映出偏離度(r)曲線有明顯低于背景值(9～13%)的6.44%的低值異常，說明在該處有薄層水存在，在AB/2=60～90m處，r出現近4%～5%的極小值異常，且半衰時TH(St)、衰減度D、極化率Ms和綜合參數Zp(Ep)均有異常存在，對應較好，且處于電阻率曲線ρ的低陰段。從電阻率曲線上看，在1/2AB=45～60m之間電阻率從195Ωm急劇下降到152，而在1/2AB=60～75m是電阻率曲線緩降，說明該處有水。鉆探結果證實：鉆孔在21米左右有0.7米的圓礫孔隙水薄層出現；在埋深70~75m以下，存在另一組碎屑巖含水層，該含水層東北部厚約為15~20m，向東南方向逐漸薄，一般為10m左右，呈泥巖和砂礫巖互相出現，該斷裂帶地下水是兆北水量最豐富的地段，出水量Q=48.6m/h。
