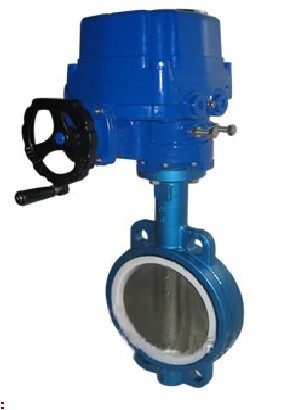

D971F電動軟密封蝶閥
D971F電動軟密封蝶閥該產品由四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
NA電動執行機構技術參數
1.輸入信號： 4～20mADCc 1-5VDC 220VAC開關接點信號
2..閥位輸出信號： 4～20mADC，負載電阻：≤500Ω
3.分辨率:高于1/200
4.死區：0.4～1.2%可調
5.信號隔離：輸入信號,輸出信號,電源三隔離
6.故障狀態：可設定為0-100%全行程任意位置。
7.工作溫度：-10～55℃
8.相對濕度：≤90%（不凝結）
9.位置轉換精度：±0.5%
10.絕緣電阻: ≥100MΩ(500VDC.)
11.絕緣強度: 2000VAC，1分鐘（輸入對輸出對電源對地）
12.采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。
13．適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。NA系列電動執行機構是具有自動調試，故障自診斷、自處理功能的智能型電動執行機構。機內自帶伺服系統，無需外配伺服放大器的一體化產品，可直接接受計算機、調節器或操作器的4-20mAd.c.控制信號工作。
減速器采用二級精密蝸輪蝸桿傳動機構，具有低噪聲、高效率、自鎖性等特點；手操機構具有通電自動復位功能；整機具有可靠的過熱、過載和限位的三項保護，可確保產品的安全運行。
產品外殼防護性能達到IEC IP67，NEMA 4和6 標準，具有卓越的戶外使用性能。
產品按組合方式具有二位和比例兩個系列，并具EXd II BT4防爆等級，可以滿足各類角行程調節閥的配套，是國內現有高性能價格比電動執行機構的最佳選擇。執行機構：
類型：CH系列
特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或PSQ系列。大口徑閥門一般采用380VAC電動執行器。規格參數表
公稱通徑
DN（mm）
50～2000
公稱壓力
PN（MPa）
0.6
1.0
1.6
試驗壓力
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
0.6
0.6
0.6
適用介質
空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
主要零件的材質
零件名稱
材料
閥體
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈
各種橡膠、聚四氟
閥桿
2Cr13、不銹鋼
填料
O型圈、柔性石墨O
蝶閥外形尺寸
D971X
-
6
Z.Q.C.P.R系列連接尺寸
10
F
16
注:若用戶需用閥板襯橡膠等特殊要求,訂貨時請注明。
公稱通徑
結構長度
(標準值)
外形尺寸
(參考值)
連接尺寸(標準值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D0
n-d
D0
n-d
D0
n-d
50
2
43
63
438
125
125
110
4-14
125
4-18
125
4-18
65
21/2
46
70
453
125
125
130
4-14
145
4-18
145
4-18
80
3
46
83
478
125
125
150
4-18
160
8-18
160
8-18
100
4
52
105
519
125
125
170
4-18
180
8-18
180
8-18
125
5
56
115
713
325
245
200
8-18
210
8-18
210
8-18
150
6
56
137
749
325
245
225
8-18
240
8-22
240
8-22
200
8
60
164
843
325
245
280
8-18
295
8-22
295
12-22
250
10
68
206
947
363
313
335
12-18
350
12-22
355
12-26
300
12
78
230
1013
363
313
395
12-22
400
12-22
410
12-26
350
14
78
248
1046
363
313
445
12-22
460
16-22
470
16-26
400
16
102
289
1135
363
313
495
16-22
515
16-26
525
16-30
450
18
114
320
1328
465
439
550
16-22
565
20-26
585
20-30
500
20
127
343
1226
546
431
600
20-22
620
20-26
650
20-33
600
24
154
413
1394
546
556
705
20-26
725
20-30
770
20-36
700
28
165
478
1534
546
556
810
24-26
840
24-30
840
24-36
800
32
190
525
1659
546
556
920
24-30
950
24-33
950
24-39
900
36
203
585
1748
617
706
1020
24-30
1050
28-33
1050
28-39
1000
40
216
640
1805
632
706
1120
28-30
1160
28-36
1170
28-42
1200
48
254
755
2035
632
706
1340
32-33
1380
32-39
1390
32-48
1400
56
279
910
2310
790
1338
1560
36-36
1590
36-42
1590
36-48
1600
64
318
1030
2845
868
1476
1760
40-36
1820
40-48
1820
40-56
1800
72
356
1140
3060
868
1476
1970
44-39
2020
44-48
2020
44-56
2000
80
406
1250
3350
965
1600
2180
48-42
2230
48-48
2230
48-62
訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
