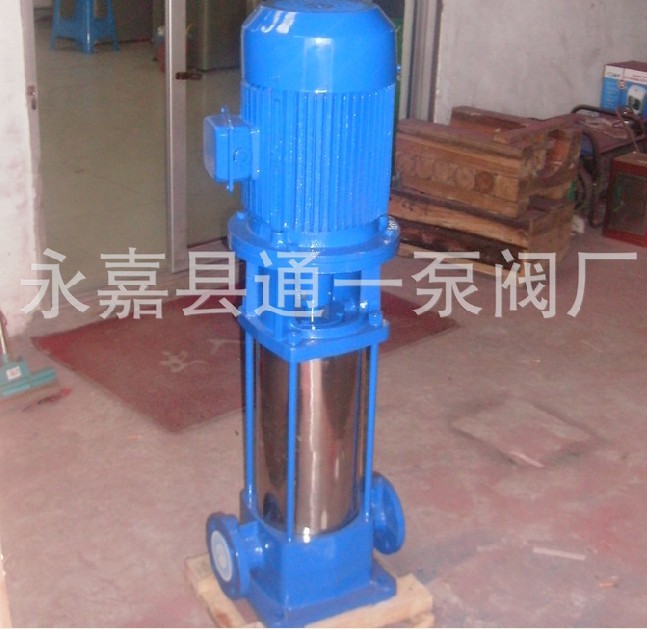

GDL型立式多級管道
GDL型立式多級管道泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。DL型立式多級管道泵在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了最佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。

型號意義:

例如：80GDL36-12X5
80-進出口直徑(mm)
GDL- 立式多級管道泵
12-單級揚程(m)
36-設計點名義流量(m3/h)

GDL型立式多級管道泵主要性能參數表



　　　25GDL2-12*3 2 36 7.5 1.1
　　　25GDL2-12*4 2 48 7.5 1.1
　　　25GDL2-12*5 2 60 7.5 1.5
　　　25GDL2-12*6 2 72 7.5 1.5
　　　25GDL2-12*7 2 84 7.5 2.2
　　　25GDL2-12*8 2 96 7.5 2.2
　　　25GDL2-12*9 2 108 7.5 2.2
　　　25GDL2-12*10 2 120 7.5 3
　　　25GDL2-12*11 2 132 7.5 3
　　　25GDL2-12*12 4 144 7.5 3
　　　25GDL4-11*3 4 33 7.5 1.1
　　　25GDL4-11*4 4 44 7.5 1.5
　　　25GDL4-11*5 4 55 7.5 2.2
　　　25GDL4-11*6 4 66 7.5 2.2
　　　25GDL4-11*7 4 77 7.5 3
　　　25GDL4-11*8 4 88 7.5 3
　　　25GDL4-11*9 4 99 7.5 3
　　　25GDL4-11*10 4 110 7.5 4
　　　25GDL4-11*11 4 121 7.5 4
　　　25GDL4-11*12 4 132 7.5 4
　　　40GDL6-12*3 6 36 7.5 1.5
　　　40GDL6-12*4 6 48 7.5 2.2
　　　40GDL6-12*5 6 60 7.5 2.2
　　　40GDL6-12*6 6 72 7.5 3
　　　40GDL6-12*7 6 84 7.5 3
　　　40GDL6-12*8 6 96 7.5 4
　　　40GDL6-12*9 6 108 7.5 4
　　　40GDL6-12*10 6 120 7.5 4
　　　40GDL6-12*11 6 132 7.5 5.5
　　　40GDL6-12*12 6 144 7.5 5.5
　　　50GDL12-15*2 12 30 7 2.2
　　　50GDL12-15*3 12 45 7 3
　　　50GDL12-15*4 12 60 7 4
　　　50GDL12-15*5 12 75 7 5.5
　　　50GDL12-15*6 12 90 7 5.5
　　　50GDL12-15*7 12 105 7 7.5
　　　50GDL12-15*8 12 120 7 7.5
　　　50GDL12-15*9 12 135 7 11
　　　50GDL12-15*10 12 150 7 11
　　　50GDL18-15*2 18 30 7 3
　　　50GDL18-15*3 18 45 7 4
　　　50GDL18-15*4 18 60 7 5.5
　　　50GDL18-15*5 18 75 7 7.5
　　　50GDL18-15*6 18 90 7 7.5
　　　50GDL18-15*7 18 105 7 11
　　　50GDL18-15*8 18 120 7 11
　　　50GDL18-15*9 18 135 7 15
　　　50GDL18-15*10 18 150 7 15
　　　65GDL24-12*2 24 24 6 3
　　　65GDL24-12*3 24 36 6 4
　　　65GDL24-12*4 24 48 6 5.5
　　　65GDL24-12*5 24 60 6 7.5
　　　65GDL24-12*6 24 72 6 7.5
　　　65GDL24-12*7 24 84 6 11
　　　65GDL24-12*8 24 96 6 11
　　　65GDL24-12*9 24 108 6 15
　　　65GDL24-12*10 24 120 6 15
　　　80GDL36-12*2 36 24 5.5 4
　　　80GDL36-12*3 36 36 5.5 5.5
　　　80GDL36-12*4 36 48 5.5 7.5
　　　80GDL36-12*5 36 60 5.5 11
　　　80GDL36-12*6 36 72 5.5 11
　　　80GDL36-12*7 36 84 5.5 15
　　　80GDL36-12*8 36 96 5.5 15
　　　80GDL36-12*9 36 108 5.5 18.5
　　　80GDL36-12*10 36 120 5.5 18.5
　　　80GDL54-14*2 54 28 5 7.5
　　　80GDL54-14*3 54 42 5 11
　　　80GDL54-14*4 54 56 5 15
　　　80GDL54-14*5 54 70 5 18.5
　　　80GDL54-14*6 54 894 5 18.5
　　　80GDL54-14*7 54 98 5 22
　　　100GDL72-14*2 72 28 4.5 11
　　　100GDL72-14*3 72 42 4.5 15
　　　100GDL72-14*4 72 56 4.5 18.5
　　　100GDL72-14*5 72 70 4.5 22
　　　100GDL72-14*6 72 74 4.5 30
　　　100GDL72-14*7 72 98 4.5 30
