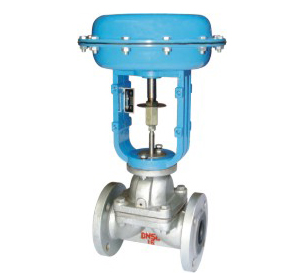

二、氣動活塞式隔膜調節閥ZSQT產品特點：
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
三、氣動活塞式隔膜調節閥ZSQT零件材料：
閥體襯里 |
使用溫度(℃) |
適用介質 |
無襯里 |
-10~ 175 |
適用于非腐蝕性介質 |
軟橡膠 |
-10~ 85 |
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
硬橡膠 |
-10~ 85 |
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
氯丁膠 |
-10~ 105 |
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿�？鼓p性能良好 |
丁荃膠 |
-10~ 120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好 |
搪瓷 |
-10~ 175 |
適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物 |
氟46 |
-10~ 190 |
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
四、氣動活塞式隔膜調節閥ZSQT材質及適用范圍：
隔膜材質 |
使用溫度(℃) |
適用介質 |
丁荃膠(B級) |
-40~ 100 |
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
天然膠(Q級) |
-50~ 100 |
主要用于凈化水、無機鹽和烯的礦物酸介質 |
聚四氟乙烯 |
-10~ 150 |
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
五、氣動活塞式隔膜調節閥ZSQT主要技術參數：
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
無襯里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
有襯里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
額定行程L(mm) |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
膜片有效面積Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
||||||||
活塞直徑(mm) |
100 |
125 |
160 |
250 |
||||||||
公稱壓力PN(MPa) |
0.6 1.0 |
|||||||||||
固有流量特性 |
近似等百分 |
|||||||||||
工作溫度(℃) |
≤150 |
|||||||||||
信號范圍Pr(KPa) |
20~100、40~200、400~600 |
|||||||||||
允許泄漏量 |
在允許壓差范圍內泄漏量為零 |
|||||||||||
表中所列執行機構為標準配置，可根據工藝要求選配。
六、氣動活塞式隔膜調節閥ZSQT安裝事項：
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
法蘭密封面型式：凸面
執行機構氣信號接頭：內螺紋M16×1.5
結構長度：GB12221-89
閥體法蘭端面距及法蘭標準也可按用戶指定標準制造 如：ANSI、JIS、DIN等標準
