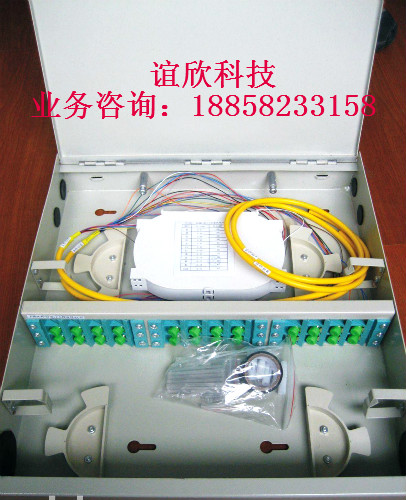

ODF光纖配線架GPX光纜配線架

一、       架體規格：
　　機架尺寸：高X寬X深：2600X900X450、2400X900X450、2200X900X450、2000X900X450、2600X840X300、2200X840X300、2000X840X300
　　二、機架容量：
　　2.6米機架　　9x144＝1296芯
　　2.4米機架　　8x144＝1152芯
　　2.2米機架　　7x144＝1008芯
　　2.0米機架　　6x144＝864芯
　　三、架體結構：
　　1、機柜為整體焊接形式。配左右側板，機柜正面反面為嵌入式左右雙開門；機柜頂部可與機房走線槽道相連，機柜主要考慮上進纜，同時兼顧下進纜的情況。
　　2、機柜正面為跳纖布放區域，反面為光纜布放區域，　從機柜正面看：機柜內部左右各有一條立柱，其安裝孔用于安裝示配器面板，本柜可裝7塊面板，每塊面板可固定144芯，每個面板下方均配一走線槽，走線槽分為兩種結構，一種固定在機架正面（跳線側），負責容納跳纖通道，其右邊有弧形下纖口，確保跳纖下垂時的曲率半徑保護要求；另一種固定在機架背面（光纜側），負責容納局內光纜開剝后套護套的光纖的通道，無弧形下纖口（因該側面無跳纖布放）。
　　3、右立柱為寬度達230mm的L形鋼板折彎件，該立柱正面擔負著跳纖的路徑管理、余纖盤儲任務；背面擔負著局內光纜的固定任務。該立柱正面固定有盤纖輪及大線環，背面裝有光纜固定夾。
四、使用介紹：
　　1、使用概述：
　　由光纜引入柜（熔接柜）引出的局內光纜集中在機柜背面面板示配器進行成端，而定制的跳纖一端連接機柜正面面板示配器后另一端經由右立柱上盤纖輪及大線環后出架與光設備連接或與其它光配架進行跳接。
　　2、操作詳述：
　�。�1）機柜背面為光纜操作區，光纜引入柜（熔接柜）中與室外光纜熔接后的室內光纜由架頂走線槽通過柜頂230x125見方的下纜孔引入機柜背面，其光纜開剝后連接順序應由最下層的示配器面板進行成端連接，依次由下向上進行連接，室內光纜通過扎帶固定在光纜固定夾上，目前電信南京機房擴容所配室內光纜為48芯束狀尾纜為主，該機柜滿架時需引入21根光纜，而此柜下纜孔可容納65根Φ20的光纜，故下纜口空間完全滿足21根光纜進入需要，下纜口下方有寬度約208mm的走纜通道空間，局內纜可層疊布放。
　　（2）機柜正面為跳纖操作區，定制的跳纖一端插入機柜正面面板示配器后，跳纖由面板下方的走線槽向右牽引，并沿走線槽最右端弧形下纖口自然下垂經由右立柱上最近的盤纖輪及大線環后出架與光設備連接或配線，此區域柜頂有一個230x140見方的出纖口，可通過3000根Ф3的跳纖，遠大于滿配1008根的容量；若跳纖較長，可根據跳纖長度繼續向下懸垂經由下一組盤纖輪盤繞（或再下一組），再經大線環向上由架頂出纖口出架，實現冗余跳纖的存儲。
