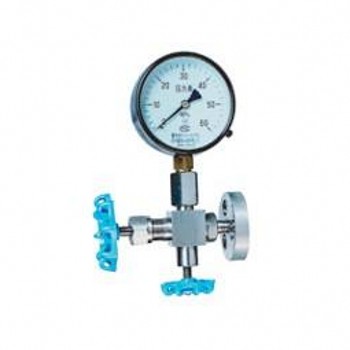

◆J49W/H J49W J49H產品特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封,活動閥瓣
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
◆J49W/H J49W J49H主要零件材料/Materials of main parts
序號 NO. |
零件名稱 Part name |
材質 Material |
1 |
法蘭 Flang |
20# A105 SS304 SS304L SS316 SS316L |
2 |
管接頭Pipe connection |
20# A105 SS304 SS304L SS316 SS316L |
3 |
墊片Gasket |
紫銅(Red copper) PTFE RTFE |
4 |
螺紋套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
5 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
6 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
8 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
9 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
10 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
11 |
手輪Handle |
20# A105 SS304 SS304L SS316 SS316L |
12 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
13 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
型號 ITEM NO. |
公稱通徑 DN |
M1 |
B |
L1 |
L2 |
H |
D0 |
DN6 |
M20X1.5 |
70 |
62 |
60 |
86 |
60 |
詳細信息歡迎來電咨詢！
