A41Y彈簧微啟封閉式高壓安全閥

高壓安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過

規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主

要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用�！�

按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0(最小排放

喉部口徑)；全啟式安全閥開啟高度為≤0.25d0(最小排放喉部口徑)。

高壓安全閥按結構形式來分，要分為垂錘式、杠桿式、彈簧式和先導式(脈沖式)；按閥體構造來分，可分為封閉式

和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質

中。對于空氣和蒸汽用安全閥，多采用不封閉式安全閥。對于安全閥產品的選用，應按實際密封壓力來確定。對于

彈簧式安全閥，在一種公稱壓力(PN)范圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質

和溫度外，尚應注明閥體密封壓力，否則按最大密封壓力供貨。

高壓安全閥的安裝和維護應注意以下事項：

各種安全閥都應垂直安裝。高壓安全閥出口處應無阻力，避免產生受壓現象。安全閥在安裝前應專門測試，并檢查

其官密封性。對使用中的安全閥應作定期檢查。

安全閥安裝應符合下列要求：

額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥。

可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。

高壓安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥

門。

杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調

整螺釘的裝置。

對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋

爐，安全閥喉徑不應小于20mm。

高壓安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接

相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。

安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔

作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。

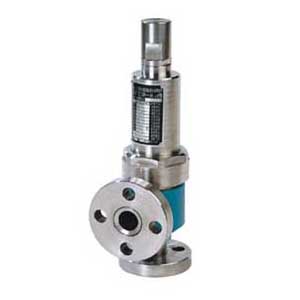

A41Y彈簧微啟封閉式高壓安全閥

A41Y-160、320高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-

160P/320P高壓安全閥、A41Y-160R/320R高壓安全閥適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和

管路上，作為超壓保護裝置。

連接法蘭按JB/T2769-92的標準。

A41Y彈簧微啟封閉式高壓安全閥主要零部件材料

A41Y彈簧微啟封閉式高壓安全閥外形尺寸和連接尺寸
