| 型號：ZW150-180-38 | 材質：鑄鐵 | 性能：不阻塞 |
| 原理：噴射泵 | 泵軸位置：臥式 | 葉輪吸入方式：單吸式 |
| 排出口徑：150（mm） | 揚程：38（m） | 轉速：2900（r/m） |
| 功率：55-4（w） | 效率：45 | 流量：180（m3/h） |
| 葉輪數目：1 | 品牌：永嘉通一 |
一、產品概述：

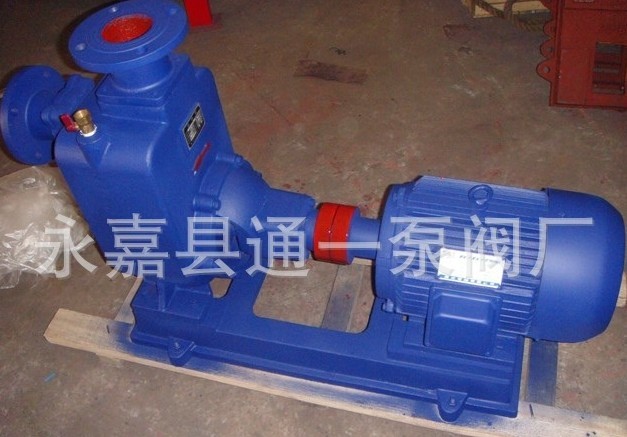

永嘉縣通一泵閥廠ZW型自吸無堵塞排污泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需安底閥、開機前加一次引灌水外以后不需要灌水又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、易懂、安裝方便，極少維修，性能穩定。
二、應用范圍：
1、環境溫度≤45℃，介質溫度≤120℃。
2、介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。
3、通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。
4、介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240kg/m3。
三、型號意義：
四、結構說明
 |
|
五、永嘉縣通一泵閥廠ZW系列自吸無堵塞排污泵性能參數表：
型號(Type)
|
流量(m3/h)
|
揚程(m)
|
功率(Kw)
|
轉速(r/min)
|
效率(%)
|
必需汽蝕余量(NPSH)r
|
| ZW25-8-15 | 8
|
15
|
1.5
|
2900
|
45
|
2.0
|
| ZW32-5-20 | 5
|
20
|
2.2
|
2900
|
45
|
2.5
|
| ZW32-10-20 | 10
|
20
|
2.2
|
2900
|
55
|
2.5
|
| ZW32-9-30 | 9
|
30
|
3
|
2900
|
48
|
2.5
|
| ZW40-10-20 | 10
|
20
|
2.2
|
2900
|
45
|
2.5
|
| ZW40-20-15 | 20
|
15
|
2.2
|
2900
|
45
|
2.5
|
| ZW40-15-30 | 15
|
30
|
3
|
2900
|
60
|
2.5
|
| ZW50-10-20 | 10
|
20
|
2.2
|
2900
|
58
|
2.5
|
| ZW50-20-12 | 20
|
12
|
2.2
|
2900
|
45
|
2.5
|
| ZW50-15-30 | 15
|
30
|
3
|
2900
|
60
|
2.5
|
| ZW50-20-35 | 20
|
35
|
5.5
|
2900
|
48
|
2.5
|
| ZW65-30-18 | 30
|
18
|
4
|
1450
|
60
|
2.5
|
| ZW65-25-30 | 25
|
30
|
5.5
|
2900
|
50
|
3.0
|
| ZW65-25-40 | 25
|
40
|
7.5
|
2900
|
55
|
3.0
|
| ZW65-40-25 | 40
|
25
|
7.5
|
1450
|
50
|
3.0
|
| ZW65-65-25 | 65
|
25
|
7.5
|
2900
|
52
|
3.0
|
| ZW80-40-16 | 40
|
16
|
4
|
1450
|
62
|
3.0
|
| ZW80-40-25 | 40
|
25
|
7.5
|
2900
|
50
|
3.0
|
| ZW80-25-40 | 25
|
40
|
7.5
|
2900
|
50
|
3.0
|
| ZW80-65-25 | 65
|
25
|
7.5
|
2900
|
52
|
3.0
|
| ZW80-80-35 | 80
|
35
|
15
|
2900
|
62
|
3.0
|
| ZW80-40-50 | 40
|
50
|
18.5
|
2900
|
50
|
3.0
|
| ZW80-50-60 | 50
|
60
|
22
|
2900
|
55
|
3.0
|
| ZW100-100-15 | 100
|
15
|
7.5
|
1450
|
65
|
4.0
|
| ZW100-80-20 | 80
|
20
|
7.5
|
1450
|
65
|
4.0
|
| ZW100-100-20 | 100
|
20
|
11
|
1450
|
53
|
4.0
|
| ZW100-100-30 | 100
|
30
|
22
|
2900
|
60
|
4.0
|
| ZW100-80-45 | 80
|
45
|
30
|
2900
|
55
|
4.0
|
| ZW100-80-60 | 80
|
60
|
37
|
2900
|
58
|
4.0
|
| ZW100-80-80 | 80
|
80
|
45
|
2900
|
55
|
4.0
|
| ZW125-120-20 | 120
|
20
|
15
|
1450
|
55
|
4.5
|
| ZW150-180-14 | 180
|
14
|
15
|
1450
|
60
|
5.0
|
| ZW150-200-15 | 200
|
15
|
15
|
1450
|
63
|
5.0
|
| ZW150-180-20 | 180
|
20
|
22
|
1450
|
60
|
5.0
|
| ZW150-180-30 | 180
|
30
|
37
|
1450
|
65
|
5.0
|
| ZW150-180-38 | 180
|
38
|
55
|
1450
|
45
|
5.0
|
| ZW150-400-20 | 400
|
20
|
55
|
2900
|
60
|
5.0
|
| ZW200-280-14 | 280
|
14 |
22
|
1450
|
65
|
5.0
|
| ZW200-280-20 | 280
|
20
|
37
|
1450
|
62
|
5.0
|
| ZW300-300-18 | 300
|
18
|
37
|
1450
|
65
|
5.0
|
| ZW200-300-25 | 300
|
25
|
45
|
1450
|
59
|
5.0
|
| ZW200-280-28 | 280
|
28
|
55
|
1450
|
55
|
4.8
|
| ZW250-420-20 | 420
|
20
|
55
|
1450
|
61
|
6.0
|
| ZW300-800-14 | 800
|
14
|
55
|
1450
|
65
|
6.0
|
