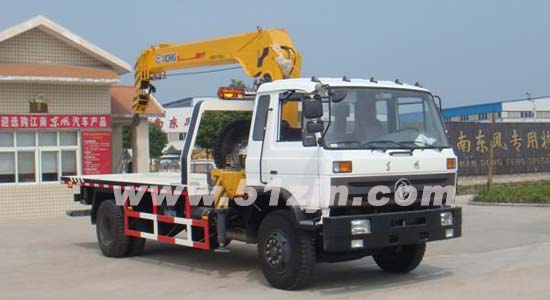

東風平板清障車（帶5噸隨車吊）　產品主要技術資料

產品名稱：

JDF5121TQZG型清障車

外型尺寸(mm)：

9000×2470×3800

企業名稱：

湖北江南專用特種汽車有限公司

產品商標

江特牌

總 質 量 ：(kg)

12450

接近/離去角(° )

34/14

額定質量：(kg)

3600

前懸/后懸(mm)：

1250/2650

整備質量：(kg)

8655

最高車速(km/h)：

90

排放標準：

GB3847-2005,GB17691-2005國Ⅲ

清障車底盤參數

底盤型號：

EQ1120GLJ

批次：

199

軸 數：

2

燃油種類：

柴油

軸 距(mm)：

5100

前 輪 距(mm)：

1900,1940

駕駛室乘人數：

3

后 輪 距(mm)：

1800,1860

輪 胎 數：

6

鋼板彈簧片數：

8/10+8

輪胎規格：

9.00-20,10.00-20

清障車整車說明：

托舉質量:3600kg;裝備SQ5SB2型吊機,自重1900Kg,起吊質量5000Kg.
5噸三節直臂吊機：舉升高度10.5米，工作半徑8.7米（全液壓、全回轉）
5噸四節直臂吊機：舉升高度12.5米，工作半徑11米（全液壓、全回轉）

清障車發動機參數

發動機型號

發動機生產企業

排量（ml）

功率（kw）

ISDe185 30
ISDe180 30
YC6J180-30
YC4E160-30
YC6J180-31
B190 30
EQD160-30
B170 30
YC6J180-33
B180 33
YC4E160-33

東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風汽車有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司

6700
4500
6500
4260
6500
5900
6234
5900
6494
5900
4260

136
132
132
118
132
140
118
125
132
132
118

清障車其它資料

清障車專用功能說明：

平板機構 Flat organization
長×寬(mm)5100×2430
托臂最大有效長度(mm)2490
額定托舉質量(kg)3600
全伸出最大托舉質量(kg)2500
額定托牽質量(kg)12450
5噸吊機(可選裝)5T Crane(optional)
油箱容積(L)90
起重臂圍轉半徑(mm)8700
起重臂最大舉升高度(mm)10500
液壓系統工作壓力(Mpa)18
液壓系統流量(L/min)32
起重臂最大起重距(T.M)12.5

★多功能隨車吊帶清障車是我公司根據用戶需要而開發的新產品，該車一車多用，帶吊，吊5-8噸，可360度回轉，作業半徑11-11.5米，可托，托舉3-5噸，操作靈活方便，閑暇時可作載貨車使用（選裝爬梯）；
★廣泛用于公安交警、機場、碼頭、汽車修理行業及高速公路等有關部門及時、快速清理事故、故障違章等車輛。
