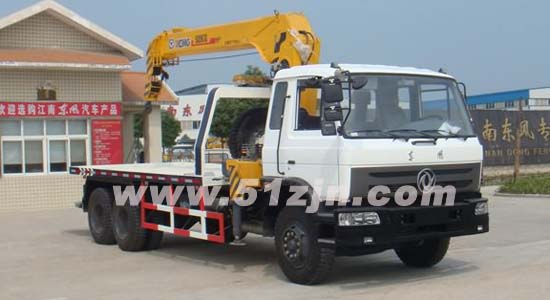

東風后雙橋平板清障車（帶8-12噸隨車吊）　產品主要技術資料

產品名稱：

JDF5230TQZE型清障車

外型尺寸(mm)：

9550×2480×3850

企業名稱：

湖北江南專用特種汽車有限公司

產品商標

江特牌

總 質 量 ：(kg)

22600

接近/離去角(° )

32/12

額定質量：(kg)

6500

前懸/后懸(mm)：

1245/2655,1245/2605

整備質量：(kg)

15905

最高車速(km/h)：

85

排放標準：

GB3847-2005,GB17691-2005國Ⅲ

清障車底盤參數

底盤型號：

EQ5250GPSGSZ3GJ

批次：

228

軸 數：

3

燃油種類：

柴油

軸 距(mm)：

4350+1300,4350+1350

前 輪 距(mm)：

1940

駕駛室乘人數：

3

后 輪 距(mm)：

1860/1860

輪 胎 數：

10

鋼板彈簧片數：

8/13,8/12,3/4

輪胎規格：

10.00R20,10.00-20,11.00R20,11.00-20

清障車整車說明：

托舉質量:6500kg;隨底盤選裝駕駛室;側面防護裝置材料材質:Q235,連接方式:焊接.
8噸四節直臂吊機：舉升高度13.5米，工作半徑11.5米（全液壓、全回轉）
8噸四節折臂吊機：舉升高度12.5米，工作半徑10米（全液壓、全回轉）
10噸四節直臂吊機：舉升高度14米，工作半徑12米（全液壓、全回轉）
10噸四節折臂吊機：舉升高度12.5米，工作半徑10米（全液壓、全回轉）
12噸四節直臂吊機：舉升高度14.5米，工作半徑12.5米（全液壓、全回轉）
12噸四節折臂吊機：舉升高度13米，工作半徑10米（全液壓、全回轉）

清障車發動機參數

發動機型號

發動機生產企業

排量（ml）

功率（kw）

C230 33
B210 33
ISDe230 30
YC6J230-30

東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司

8300
5900
6700
6494

170
155
169
170

清障車其它資料

清障車專用功能說明：

平板機構 Flat organization
長×寬(mm)5100×2430
托臂最大有效長度(mm)2490
額定托舉質量(kg)6500
全伸出最大托舉質量(kg)4000
額定托牽質量(kg)22600
5噸吊機(可選裝8-12T吊機)5T Crane(optional)
油箱容積(L)90
起重臂圍轉半徑(mm)8700
起重臂最大舉升高度(mm)10500
液壓系統工作壓力(Mpa)18
液壓系統流量(L/min)32
起重臂最大起重距(T.M)12.5

★多功能隨車吊帶清障車是我公司根據用戶需要而開發的新產品，該車一車多用，帶吊，吊8-12噸，可360度回轉，作業半徑11-11.5米，可托，托舉3-5噸，操作靈活方便，閑暇時可作載貨車使用（選裝爬梯）；
★廣泛用于公安交警、機場、碼頭、汽車修理行業及高速公路等有關部門及時、快速清理事故、故障違章等車輛。
