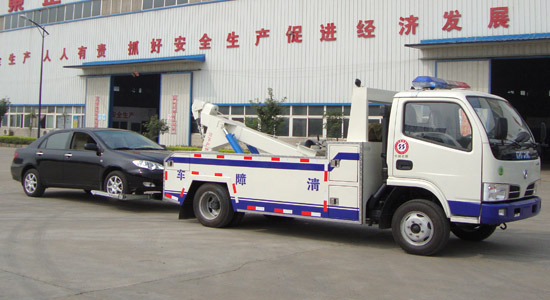

東風小型拖吊連體清障車　產品主要技術資料

產品名稱：

JDF5040TQZ型清障車

外型尺寸(mm)：

5995×1950×2250

企業名稱：

湖北江南專用特種汽車有限公司

產品商標

江特牌

總 質 量 ：(kg)

4495

接近/離去角(° )

19/15

額定質量：(kg)

1500

前懸/后懸(mm)：

1032/1663

整備質量：(kg)

3700

最高車速(km/h)：

95

排放標準：

GB3847-2005,GB17691-2005國Ⅲ

清障車底盤參數

底盤型號：

EQ1040TJ20D3

批次：

204

軸 數：

2

燃油種類：

柴油

軸 距(mm)：

3300

前 輪 距(mm)：

1586

駕駛室乘人數：

3

后 輪 距(mm)：

1530

輪 胎 數：

6

鋼板彈簧片數：

8/9+5,6/8+4

輪胎規格：

7.00-16,6.50-16,7.00R16,6.50R16

清障車整車說明：

變速箱描述 A88機械式 轉向器說明 循環球式轉向 制動系統說明 氣制動
前橋描述 1.8T 后橋描述 3.5T 輪   胎 6.50-16
駕駛室說明 平頭單排座駕駛室，可乘坐2人。

清障車發動機參數

發動機型號

發動機生產企業

排量（ml）

功率（kw）

CY4102-C3F
YC4F90-30
YN27CR
YN30CR
SD4BW70-3R
4D22E
YCND27-90-30 YCND27-100-30

東風朝陽柴油機有限責任公司
廣西玉柴機器股份有限公司
成都云內動力有限公司
成都云內動力有限公司
江蘇四達動力機械集團有限公司
安徽全柴動力股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司

3856
2659
2672
2977
2545
2156
2659
2659

70
66
66
76
70
65
66
75

清障車其它資料

清障車專用功能說明：

清障車起重機構 Lifting bodies
最大起吊質量(kg)4000
最大起吊高度(mm)3630
吊臂伸縮行程(mm)1600
絞盤額定牽引質量3500
鋼絲繩長度(m)25
清障車托舉機構Lifting mechanism
托臂最大有效長度（mm）1700
額定托舉質量（kg）665
全伸出最大托舉質量（kg）500
額定托牽質量（kg）4495

★該車具有起吊、拖舉、牽引、等功能；
★該車可選裝雙絞盤，最大起吊質量達4噸，最大牽引質量達4.5噸，選裝自動夾緊裝置、雙絞盤；
★該車主要適用于托牽各種違章、事故車輛，是公安交警、汽車修理行業及高速公路等理想的專用工具
