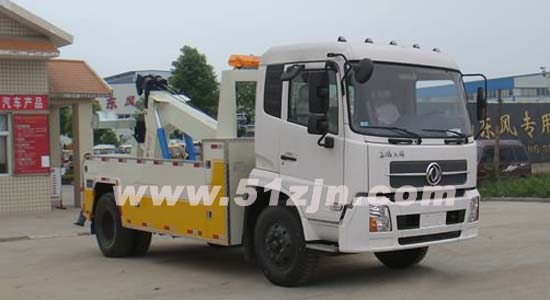

東風天錦拖吊型清障車　產品主要技術資料

產品名稱：

JDF5160TQZDFL型清障車

外型尺寸(mm)：

7850,8050×2498×2980

企業名稱：

湖北江南專用特種汽車有限公司

產品商標

江特牌

總 質 量 ：(kg)

16000

接近/離去角(° )

20/12

額定質量：(kg)

3830

前懸/后懸(mm)：

1430/1420,1430/1620

整備質量：(kg)

11975

最高車速(km/h)：

90

排放標準：

GB3847-2005,GB17691-2005國Ⅲ

清障車底盤參數

底盤型號：

DFL1160BX

批次：

205

軸 數：

2

燃油種類：

柴油

軸 距(mm)：

5000,4700

前 輪 距(mm)：

1880

駕駛室乘人數：

3

后 輪 距(mm)：

1800,1860

輪 胎 數：

6

鋼板彈簧片數：

7/9+6,8/10+8

輪胎規格：

9.00-20,9.00R20,10.00-20,10.00R20

清障車整車說明：

托舉質量:3830kg;選裝拖吊分離型上裝,選裝拖吊分離型上裝對應的整車外形尺寸長度為8050mm,后懸1620mm;選裝拖吊分離型上裝引起整車整備質量變化在3%范圍內.

清障車發動機參數

發動機型號

發動機生產企業

排量（ml）

功率（kw）

ISDe180 30
ISDe185 30
ISDe210 30
B190 33
EQH180-30
EQH180-33
YC6J200-33

東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風汽車有限公司
東風汽車有限公司商用車發動機廠
廣西玉柴機器股份有限公司

4500
6700
6700
5900
4752
4752
6494

132
136
155
140
132
132
147

清障車其它資料

清障車專用功能說明：

起重機構 Lifting bodies
最大起吊質量(kg)12000
最大起吊高度(mm)3300
吊臂伸縮行程(mm)1600
絞盤額定牽引質量(kg)5000
鋼絲繩長度(m)30
托舉機構 Lifting mechanism
托臂最大有效長度（mm）2490
額定托舉質量（kg）3830
全伸出最大托舉質量（kg）3500
額定托牽質量（kg）16000

★該車具有起吊、拖舉、牽引、等功能；
★該車為雙絞盤，最大起吊質量達12噸，最大牽引質量達16噸，選裝遙控操作，單絞盤；
★該車主要適用于托牽各種違章、事故車輛，是公安交警、汽車修理行業及高速公路等理想的專用工具。
