ZAJV電子式電動V型調節球閥

ZAJV電子式電動V型調節球閥

產品價格：￥0（人民幣）

規格：ZAJV

發貨地：武漢

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：黃經理（先生）

聯系手機：

固定電話：

企業郵箱：727213710@qq.com

聯系地址：上海滬工閥門湖北銷售處

郵編：430030

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

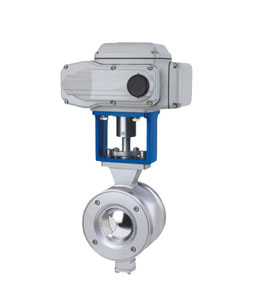

ZAJV電子式電動V型調節球閥

產品名稱： ZAJV電子式電動V型調節球閥
產品型號： ZAJV
產品編號： LA20071212154911

產品詳細介紹：

ZAJV電子式電動V型調節球閥，配用DTR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

一、閥體

公稱通徑；25-300mm
公稱壓力：PN1.6, 4.0, 6.4Mpa
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式
法蘭連接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃

二、閥內組件

閥芯形式：V形缺口半球體
流量特性：等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。

三、執行機構

類型：可選用PSQ系列、DTR、3810系列角行程執行機構。
防爆型選3810系列。

性能圖

四、V形球閥規格參數表：

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	25	40	63	100	160	250	350	680	990	1600	2500	4000
動作范圍	0-90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按API598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2%
回差	±2%
死區	1%
可調范圍	250:1
配用執行機構	PSQ101, 3810RSA-05DTR-05~10			PSQ201381RSC-30DTR-20～30			PSQ3013810RSC-50 DTR-40			PSQ701DTR-60

尺寸圖

五、ZAJV電子式電動V型調節閥外形尺寸

公稱通徑DN	L	DTR		H2	D1	Z-d
公稱通徑DN	L	H1	L1	H2	D1	Z-d
25	102	277	208	60	85	4-14
32	102	295	208	65	100	4-18
40	114	305	208	75	110	4-18
50	124	364	208	95	125	4-18
65	143	379	208	105	145	4-18
80	165	389	256	120	160	8-18
100	194	402	256	140	180	8-18
125	213	426	256	165	210	8-18
150	229	445	256	185	240	8-23
200	243	465	256	205	295	12-23
250	297	610	346	240	355	12-25
300	338	660	346	290	410	12-25

六、型號編制說明

Z	D	J	V	9	11	F	16	P	G
自控閥門	執行機構類型	位移特征	閥門代號	傳動形式	連接形式	密封面材料	公稱壓力	閥體材質	溫度類型
	D：表示PS系列	J：表示角行程	Q：表示球閥	9：表示電動	41：表示法蘭	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列		D：表示碟閥	6：表示氣動	11：表示絲扣	H：表示金屬硬密封	25：表示2.5MPa	P：表示不銹鋼
	A：表示DTR系列		V：表示V形球閥		71：表示對夾式		40：表示4.0Mpa
							64：表示6.4MPa

七、訂貨須知

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力（壓差）9.電源電壓和控制信號 10.其它特殊要求
