GQF-E型橋梁伸縮縫

     GQF-E型橋梁伸縮縫產品特點：建筑高度低，國產熱軋整體成型，異型鋼材高度盡50mm，結構簡單，安裝方便，具有明顯的可靠性、舒適性和耐久性。適用于橋面鋪裝層厚度大于或等于80mm、伸縮量小于或等于80mm的各種橋梁。既方便舊橋梁伸縮縫更換，又可供新橋梁修建選用。

     由于一些伸縮縫安裝不適就會產生跳車現象，不但在國內的公路橋梁上存在，在國外也尚未解決。因此，我們為了消除臺階，防止跳車，保持良好的路況，有關部門及施工單位采用了許多行之有效的措施與辦法，在很大程度上減少了橋梁伸縮縫處跳車病害。其中橋梁伸縮縫的安裝施工是公路橋梁建設中一項極為重要的施工項目，安裝質量的好壞直接影響到行車的平穩性和舒適性、大型橋梁的服務質量及使用年限。

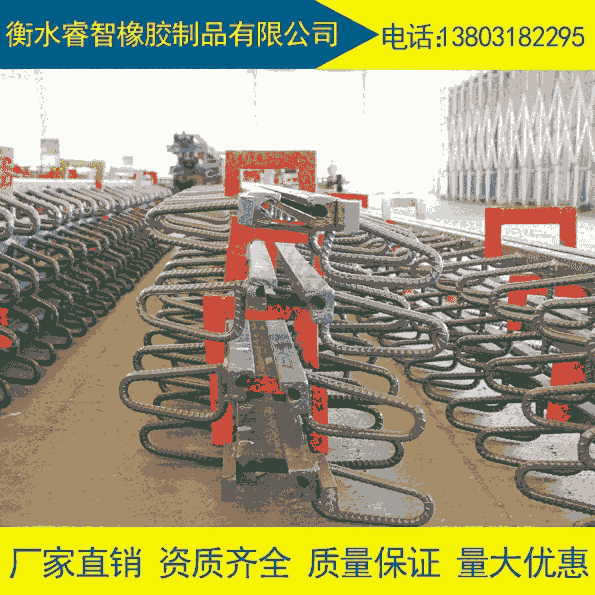

 Z型伸縮縫由一條整長的橡膠密封條，一組鋼質邊梁及錨固件組成。鋼質邊梁外側的錨固件，與梁端預埋鋼筋相焊接，澆筑高強度混凝土過渡段后，同梁體連結。Z型伸縮縫具有連結可靠，與橋面接合平順，密封止水、伸縮靈活，行車平穩，使用壽命長的特點。適用于伸縮量為40mm，60mm和80mm的橋梁。

     鋼質邊梁：采用16Mn鋼軋制，剖面呈c形。

     密封膠條：采用氯丁或三元乙丙橡膠制造，具有良好的耐老化、耐曲撓性能。

     錨固件：有錨釘、錨環、錨板結構三種，橋梁工程師可根據橋面板設計厚度選用，本公司也可特殊設計制造。

     關于Z型橋梁伸縮縫產品在橋梁上安裝時的步驟及注意事項：

     1、當工程施工單位在安裝橋梁伸縮縫時，一旦發生碰撞變形，很難修復為合格產品，所以在安裝的全過程中，一定要采取措施保護，嚴禁任何車輛通過。

     2、一定要精心操作。如果出現現場不易調整，所以對伸縮縫的成品檢查一定要認真、仔細。不合格不可運至現場。

     3、在橋梁伸縮縫在安裝前，要與設計圖和現場核對位置、尺寸無誤后，再穩放入預留槽。要將橋上各接縫處縫隙一定要用聚苯乙烯泡沫板塞嚴，防止澆注保護帶混凝土時灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。

     4.、在保護帶混凝土澆筑后，前7-8日一定要及時灑水養護，以利強度增長和防止裂縫出現。

RG伸縮縫從構造和受力特點方面可分為填塞對接型和嵌固對接型兩種。填塞對接型是使用麻絮、木板等材料對縫隙進行填塞。嵌固對接型伸縮裝置是采用橡膠帶(條)嵌固于各種形狀的鋼構件中，通過橡膠體(條)的拉伸或擠壓變形實現梁體伸縮的結構。嵌填型伸縮裝置容易出現材料硬化與脫落，使用壽命較短，在一些小型橋梁上應用較多。鋼板式伸縮縫的跨縫材料是鋼板，鋼板承受車輪荷載傳遞到主梁。這種伸縮裝置在混凝土橋與鋼橋上比較常用。鋼板式伸縮縫的種類多，結構形式較復雜，適應梁端變形范圍較大。鋼板伸縮裝置常用變形量在40 mm以上;梳形鋼板伸縮縫，伸縮量可達450mm，在大、中型橋梁中使用較多。SSFB梳齒型橋梁伸縮縫按其安裝支承可分為懸臂式和端承式兩種，由于端承式在車輛沖擊作用下，耐久性不強，因而懸臂形式在工程上應用更為廣泛。制造加工較復雜、造價較高、清掃困難與防水能力較弱，是SSFB梳齒型橋梁伸縮縫的不足之處。
