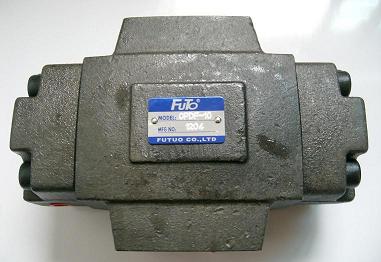

1、 液控單向閥除了當壓力超過設定的彈簧開啟壓力時，允許油流自由通過外，還可以利用控制油把在出口側緊閉的閥芯打開，使油流能逆向流動。
2、 加工精良，保壓性能卓越。
3、 可作小型充液閥使用。
4、 廣泛應用于立式注塑機，壓力機等機器。
型號說明
CPD |
T |
-06 |
-A1 |
D |
系列號碼 |
安裝型式 |
規格 |
開啟壓力 |
泄油方式 |
CP-標準型 CPD-先導型 液控單向閥 |
T:管式 G:板式 F：法蘭式 |
03:10通徑（3/8”） 04:16通徑（1/2”） 06：25通徑（3/4”） 10:32通徑（1 1/4”） 16:50通徑（2”） |
A1:0.04Mpa A2:0.35Mpa |
D:外泄 無標記：內泄 |
規格表
型號 |
額定流量 l/min |
最高使用壓力 Mpa |
開啟壓力 Mpa |
重量 kg |
管式（法蘭式） 板式 |
管式（法蘭式） 板式 |
|||
CPT-03 CP※G-03 |
50 |
25 |
A1:0.04 A2:0.35 |
3.4 4.5 |
CP※T-04 - |
75 |
25 |
25 A1:0.04 A2:0.35 |
3.4 - |
CP※T-06 CP※G-06 |
125 |
125 |
25 A1:0.04 A2:0.35 |
6.2 7 |
CP※T(F)-10 CP※G-10 |
300 |
25 |
25 A1:0.04 A2:0.35 |
11.6 12 |
CP※T(F)-16 - |
400 |
25 |
25 A1:0.04 A2:0.35 |
24.2 - |
備注：
1、 管式及板式之※記號為CPD先導型，CP則為標準型。
2、 反向流動時，液控單向閥的出口接回油箱時，請選用a圖，“內部泄油”型式，當液控單向閥的出口有背壓時，請選用b圖“外部泄油”型式。
3、 法蘭式CP※F-10,16才有，詳細尺寸與本公司技術部。
4、 額定流量是在壓力損失0.35 Mpa下所得之值。
