QGT型氣動球閥

QGT型氣動球閥

產品價格：￥0（人民幣）

規格：QGT

發貨地：武漢

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：黃經理（先生）

聯系手機：

固定電話：

企業郵箱：727213710@qq.com

聯系地址：上海滬工閥門湖北銷售處

郵編：430030

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

產品詳細介紹：

QGT型氣動球閥

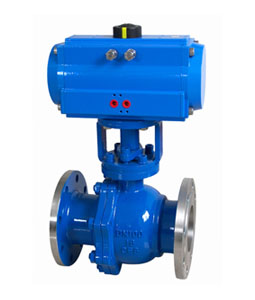

QGT型氣動球閥,是在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合�？蓮V泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

一、閥體

公稱通徑：15~200mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：WCB，HT200 ，ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，襯四氟乙烯，CF8（304），
CF8M（316），CF3M（316L）
溫度范圍：常溫-20℃~+180℃
中溫-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨。

二、閥內組件

閥芯型式：O型閥芯
流量特性：快開特性
材料：ICr18Ni9Ti ， 0Cr18Ni12Mo2Ti
閥座材料：聚四氟乙烯（PTFE），特制PPL，金屬閥座
可調比：350：1

三、執行機構

氣缸工作壓力：0.4~0.7Mpa
氣缸開關時間：雙作用式1~5秒
氣缸空氣耗量：1~131L
電磁閥電源：220VAC，24VDC
氣缸形式：單缸式或雙缸式

四、流量特性Kv值

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

五、規格性能表

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580
動作范圍	0－90
允許壓差ΔP	小于公稱壓力（1.6MPa）
泄漏量Q	按API598標準測試無泄漏
基本誤差	2% 帶定位器
回差	2% 帶定位器
死區	0.6% 帶定位器

六、QGT641F法蘭式氣動球閥

安裝尺寸QGT641F-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型氣動球閥，主要外形連接尺寸

DN	L	H	D	D1	D2	b	f	D3	Z-d1
15	130/130/140	279	95	65	45	14/16/16	2	40	4-Φ14
20	140/140/150	282	105	75	55	14/16/16	2	51	4-Φ14
25	150/150/165	295	115	85	65	14/16/16	2	58	4-Φ14
32	165/165/180	298	135	100	78	16/18/18	2	66	4-Φ18
40	180/180/200	325	145	110	85	16/18/18	3	76	4-Φ18
50	200/200/220	332	160	125	100	16/20/20	3	88	4-Φ18
65	220/220/250	422	180	145	120	18/22/22	3	110	4-Φ18/8-Φ18/8-Φ18
80	250/250/280	558	195	160	135	20/22/22	3	121	8-Φ18
100	280/280/320	573	215/230/230	180/190/190	155/160/160	20/24/24	3	150	8-Φ18/8-Φ23/8-Φ23
125	320/320/360	605	245/270/270	210/220/220	185/188/188	24/28/30	3	176	8-Φ18/8-Φ25/8-Φ25
150	360/360/400	644	280/300/300	295/310/320	210/218/218	24/28/30	3	204	8-Φ23/8-Φ25/8-Φ25
200	400/400/550	850	335/360/375	295/310/320	265/278/282	26/34/38	3	260	12-Φ23/12-Φ25/12-Φ30

注：表中數據xx/xx/xx分別為壓力1.6MPa、2.5MPa、4.0MPa。L結構長度數據可以戶提供。

尺寸圖

七、QGT671F對夾式超短型氣動球閥

主要外形和連接尺寸：QGT671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
注：表中數據XX/XX分別為壓力1.6MPa、2.5MPa

DN	d	L	H	D	D1	D2	b	f	L0	Z-Md
15	14	35	328	90	65	45	14/16	2	180	4-M12
20	19	38	335	100	75	55	14/16	2	180	4-M12
25	25	42	350	110	85	65	14/16	2	180	4-M12
32	29	50	380	130	100	78	16/18	2	220	4-M16
40	38	60	410	145	110	85	16/18	3	220	4-M16
50	48	70	442	160	125	100	16/20	3	260	4-M16
65	64	95	452	180	145	120	18/22	3	260	4/8-M16
80	76	118	495	190	160	135	20/22	3	296	8-M16
100	95	140	538	215/230	180/190	155/160	20/24	3	350	8-M16/20
125	118	175/195	585	245/270	210/220	185/188	24/28	3	350	8-M16/24
150	150	210/260	708	280/300	240/250	210/218	24/28	3	439	8-M20/24

八、臺灣三片式氣動球閥

主要外形尺寸和連接尺寸：QGT611F-25（2.5MPa）、40(4.0MPa)、64(6.4MPa)型氣動球閥

DN	G	d	L	L0	H
15	1/2″	15	75	180	280
20	3/4″	20	80	180	285
25	1″	25	90	180	295
32	11/4″	32	110	220	300
40	11/2″	40	120	220	312
50	2″	50	140	260	320

九、型號編制說明

Q	GT	6	71	F	16	C	G
閥門代號		執行機構：	連接形式：	密封面材質：	公稱壓力：	閥體材質：	溫度類型：
Q：表示球閥		6：表示氣動	71：表示對夾式	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型
			41：表示法蘭	H：表示金屬密封	25：表示2.5MPa	P：表示不銹鋼	常溫省略
			11：表示絲扣		40：表示4.0MPa
					64：表示6.4MPa

十、訂貨須知

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥
