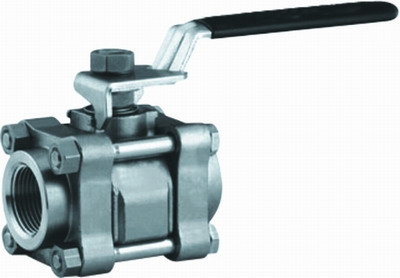

一、尺寸美標GGB01球閥
尺寸僅供參考，都是最新數據
二、內螺紋連接
NPT內螺紋根據ASME B1.20.1.ISO
錐形尺寸根據ISO7/1.EN1226-1
DIN 2999和JIB023
大小 |
訂單號 |
孔板中 （mm） |
C V |
尺寸（mm） |
|||||||||
C |
D |
D1 |
E |
F |
G |
H |
J |
||||||
內螺紋 NPT |
|||||||||||||
1/8 |
SS-62TF2 |
0.281（7.1） |
3.8 |
2.16 (54.9) |
1.08 (27.4) |
— |
1.66 (42.2) |
1.26 (32.0) |
0.68 (17.3) |
2.37 (60.2) |
1.35 (34.3) |
||
1/4 |
SS-62TF4 |
||||||||||||
3/8 |
SS-63TF6 |
0.516（13.1） |
12 |
2.70 (68.6) |
1.35 (34.3) |
— |
2.35 (59.7) |
1.79 (45.5) |
0.89 (22.6) |
4.50 (114) |
1.78 (45.2) |
||
15 |
SS-63TF8 |
||||||||||||
20 |
SS-65TF12 |
0.785（22.2） |
31 |
3.59 (91.2) |
1.80 (45.7) |
— |
2.94 (74.7) |
2.52 (64.0) |
1.25 (31.8) |
6.00 (152) |
2.50 (63.5) |
||
25 |
SS-65TF16 |
38 |
|||||||||||
32 |
SS-67TF20 |
1.250（31.8） |
90 |
4.39 (112) |
2.19 (55.6) |
— |
4.03 (102) |
3.14 (79.8) |
1.53 (38.9) |
9.14 (232) |
3.06 (77.7) |
||
40 |
SS-67TF24 |
100 |
|||||||||||
50 |
SS-68TF32 |
1.500（38.1） |
130 |
4.94 (125) |
2.47 (65.7) |
— |
4.16 (106) |
3.36 (85.3) |
1.74 (44.2) |
3.47 (88.1) |
|||
內螺紋ISO圓錐 |
|||||||||||||
1/4 |
SS-62TF4RT |
0.281（7.1） |
3.8 |
2.16 (54.9) |
1.08 (27.4) |
— |
1.66 (42.2) |
1.26 (32.0) |
0.68 (17.3) |
2.37 (60.2) |
1.35 (34.3) |
||
15 |
SS-63TF8RT |
0.516（13.1） |
12 |
2.70 (68.6) |
1.35 (34.3) |
— |
2.35 (59.7) |
1.79 (45.5) |
0.89 (22.6) |
4.50 (114) |
1.78 (45.2) |
||
20 |
SS-65TF12RT |
31 |
3.59 (91.2) |
1.80 (45.7) |
— |
2.94 (74.7) |
2.52 (64.0) |
1.25 (31.8) |
6.00 (152) |
2.50 (63.5) |
|||
25 |
SS-65TF16RT |
0.875（22.2） |
38 |
4.45 (113) |
2.23 (56.6) |
— |
|||||||
