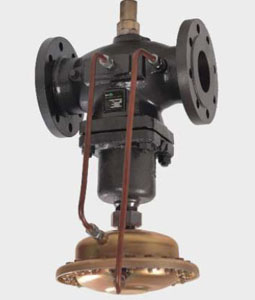

自力式流量調節閥

自力式流量調節閥

產品價格：￥0（人民幣）

規格： V130D05\V131D05

發貨地：武漢

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：黃經理（先生）

聯系手機：

固定電話：

企業郵箱：727213710@qq.com

聯系地址：上海滬工閥門湖北銷售處

郵編：430030

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

產品詳細介紹：

自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。

該產品由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品，其特點有：

1、無需外加驅動能源的節能型自控系統．設備費用低；

2、結構簡單．維護工作量小；

3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；

4、指揮操作型較直接作用型動態響應快。精度高，可調比大；

5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。

型號

流量調節閥：V130D05(硬密封) V131D05(軟密封)

控制閥主要技術參數

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
公稱壓力MPa		1.6；4.0
有效壓力下最大流量（m³/h）	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
有效壓力下最大流量（m³/h）	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高工作溫度 ℃		≤140
最高工作溫度 ℃		硬密封配隔離罐≤200										配隔離罐加長件≤200
壓力平衡元件		波紋管										滾動膜片
法蘭標準		ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材質		鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質		不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力		公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)

執行器主要技術參數

有效面積（cm²）	250	630
有效壓力(MPa)	0.02；0.05
允許上下膜室之間壓差(MPa)	0.4	0.15
材質	膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管

性能指標

控制精度		±5％
允許泄漏量（在規定試驗條件下）	軟密封	4×10^-4額定容量
	硬密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

允許壓差

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
最大允許壓差△P(MPa)	PN16	1.6								1.5		1.2	1.0
	PN40	2.0

外形尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L mm	130	150	160	180	200	230	290	310	350	400	480	600	730
B mm	121	212	238	238	240	240	275	275	380	380	295	325	372
φR mm	263										380
H mm	150										520
約重（kg）	21	23	24	27	31	36	47	55	74	93	118	178	261
