一.用途

路燈光控開關自動控制儀適用于交流50Hz，額定電壓AC220V或直流電壓24V的控制電路中作光控開關元件。根據自然光線早上天亮自動關斷，晚上天暗自動開啟路燈。

二．工作原理與結構

　　電路中裝有延時電路，具有防止偶然間的閃電或手電筒、汽車、及其它光照射光電頭，落葉飛低短暫遮擋光電源件的誤開誤關的抗干擾能力。

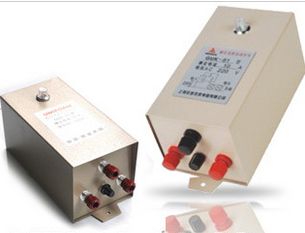

　　路燈自動開關由光電轉換裝置即光電頭及集成塊、電子元件、執行繼電器、交流接觸器構成。白天光照較強，光敏元件電流增大，使集成電路的繼電器釋放，路燈不亮，到傍晚天黑到一一程度時，由于光照減弱，光敏元件產生的電壓低，繼電器吸合路燈亮直到次日晨，光照加強集成觸發器自動再次動作，路燈滅。

三、安裝與使用

（一）、將篡自動開關安裝在路燈放置的電線柱或有自然光線的地方，要注意清潔，及時或定期擦凈自動開關電頭的灰塵，以免影響光電轉換效果。路燈自動開關接線柱中間旋鈕是調節靈敏度的，可順、逆調節，據地方的天時、使天黑需要開燈時繼電器吸合，白天需要關燈時繼電器釋放。

（二）、自動開關接線柱從左到右：

（1）為電源輸入

（2）為中心線共用

（3）為電源輸出

四、技術條件

1、電源電壓：交流220V（如用其它電源，請在訂貨時注明）

2、觸頭容量：10A，220V

3、繼電器觸點：1A
