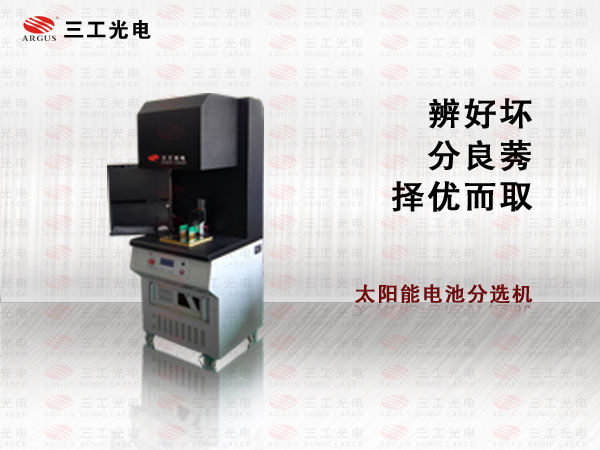

太陽能電池分選機技術方案

第一部分 設備介紹及技術方案

1．概述

太陽能電池分選機是武漢三工光電設備制造有限公司研制生產的一種高可靠性、高精度的太陽能電池片測試專用設備。設備采用大功率、長壽命的進口脈沖氙燈作為模擬器光源，進口超高精度四通道同步數據采集卡進行測試數據采集，專業的超線性電子負載保證測試結果精確。適合于太陽能光伏組件生產廠家用作太陽能電池片的分選及分析檢測。

2．技術特點

1、恒定光強，在測試區間保證光強恒定，確保測試數據真實可靠。閃燈脈寬0～100 ms連續可調，步進1ms，適應不同的電池片測量。

2、數字化控制保證測試精度；硬件參數可編程控制，簡化設備調試和維護。

3、采用2M×4路高速同步采集卡，更多還原測試曲線細節，準確反映被測電池片的實際工作情況。

4、采用紅外測溫，真實反映電池片的溫度變化，并自動完成溫度補償。

5、自動控制，在整個測試區間實時偵測電池片和主要單元電路的工作狀態，并提供軟/硬件保護，保證設備的可靠運行。

3．技術參數

5．標準術語

6、應用范圍

適用于對太陽能電池單片的測試分選

第二部分、公司簡介

三 工光電地處武漢-中國光谷，是國家科技部創新基金重點支持的高新技術企業，擁有自營進出口權。公司致力于專業激光設備、光電子設備以及太陽能電池測試設備 的制造，并為客戶提供成套解決方案。目前公司在全國及世界各地設有60多個代理商和辦事處，產品遠銷美國、阿根廷、英國、法國、俄羅斯、日本、韓國、澳大 利亞、南非等幾十多個國家和地區。

作為一家新崛起的具備世界先進核心技術水平的工業激光設備制造企業，現擁有以下產品：

端面泵浦激光器

處于國內領先,國際先進水平的紅外激光器、綠光激光器、紫外激光器系列；

太陽能薄膜電池及晶體硅電池生產用系列激光設備

激光刻膜機、激光刻線機、激光清邊機、激光絕緣機、激光開孔機、激光劃片機、太陽能電池分選機、太陽能組件測試儀、缺陷檢測（EL）測試儀、太陽能層壓機等；

激光微加工設備系列

激光調阻機、陶瓷激光劃片機、ITO激光刻膜機、晶圓激光劃片機、柔性電路板激光切割機

激光打標系列

光纖激光打標機、co2激光打標機、半導體激光打標機、 532綠光激光打標機、355紫外激光打標機全系列產品

激光雕刻切割系列產品

金屬激光切割機、非金屬激光切割機

逐步形成以激光器、激光微加工設備為龍頭的綜合性激光設備制造企業。

三工光電始終站在激光技術與應用的最前沿，以“發展激光產業，振興民族工業”為己任，秉承“以顧客為中心，與客戶共發展”的經營理念，堅持“專業化和實用化”的產品設計原則，竭誠為中外企業提供全套的激光應用解決方案和完善的系統服務，鑄造中國誠信企業品牌新形象。

EL測試儀技術方案

第一部分 設備介紹及技術方案

1．概述

全自動在線EL測試儀
半自動EL測試儀

太陽能電池組件缺陷檢測（EL）全自動測試儀（以下簡稱EL全自動測試儀）用于檢測太陽能電池組件有無隱裂、碎片、虛焊、斷柵及不同轉換效率單片電池異�，F象。該設備可與客戶的產線配套，實現自動上下料，自動測試，可人工對缺陷進行標記，保存在本地或遠端數據庫中，PC控制軟件可通過以太網接口實現與客戶系統對接，傳輸測試結果和報警信息，并可依據客戶需求定制功能。

2．技術參數

型號	EL140S/D-M	EL600S/D-M	EL830S/D-M
有效測試面積	1200mm X 2100mm
相機類型	冷卻型CCD
相機像素	140萬	600萬	830萬
分辨率	1360×1024（單） 2720*1024（雙）	3032*2016（單） 6656*2030（雙）	3358*2536（單） 6716*2536（雙）
測試組件類型	單晶、多晶組件
冷卻到達溫度	致冷至室溫下 20 °C
可編程電源輸出電壓	0~80V
可編程電源輸出電流	0~9.5A
電源參數	單相220V 10A 最大加載電壓80V，最大加載電流 10A
測量溫度范圍	0～50℃（分辨率0.1℃ ），紅外線測溫，直接測量電池片溫度
曝光時間	0—60秒可調
壓縮空氣	0.8MP
使用時間	層壓前、 層壓后皆可
可檢測缺陷類似	檢測太陽能電池組件有無隱裂、碎片、虛焊、斷柵及不同轉換效率單片電池異�，F象

3．應用范圍



檢測太陽能電池組件有無隱裂、碎片、虛焊、斷柵及不同轉換效率單片電池異�，F象

 第二部分、公司簡介

三工光電地處武漢-中國光谷，是國家科技部創新基金重點支持的高新技術企業，擁有自營進出口權。公司致力于專業激光設備、光電子設備以及太陽能電池測試設備 的制造，并為客戶提供成套解決方案。目前公司在全國及世界各地設有60多個代理商和辦事處，產品遠銷美國、阿根廷、英國、法國、俄羅斯、日本、韓國、澳大 利亞、南非等幾十多個國家和地區。

作為一家新崛起的具備世界先進核心技術水平的工業激光設備制造企業，現擁有以下產品：

端面泵浦激光器

處于國內領先,國際先進水平的紅外激光器、綠光激光器、紫外激光器系列；

太陽能薄膜電池及晶體硅電池生產用系列激光設備

激光刻膜機、激光刻線機、激光清邊機、激光絕緣機、激光開孔機、激光劃片機、太陽能電池分選機、太陽能組件測試儀、缺陷檢測（EL）測試儀、太陽能層壓機等；

激光微加工設備系列

激光調阻機、陶瓷激光劃片機、ITO激光刻膜機、晶圓激光劃片機、柔性電路板激光切割機

激光打標系列

光纖激光打標機、co2激光打標機、半導體激光打標機、 532綠光激光打標機、355紫外激光打標機全系列產品

激光雕刻切割系列產品

金屬激光切割機、非金屬激光切割機

逐步形成以激光器、激光微加工設備為龍頭的綜合性激光設備制造企業。

三工光電始終站在激光技術與應用的最前沿，以“發展激光產業，振興民族工業”為己任，秉承“以顧客為中心，與客戶共發展”的經營理念，堅持“專業化和實用化”的產品設計原則，竭誠為中外企業提供全套的激光應用解決方案和完善的系統服務，鑄造中國誠信企業品牌新形象。公司名稱：武漢三工光電設備制造有限公司

公司地址：湖北武漢東湖新技術開發區武漢大學科技園武大園四路

公司網址：http://www.sunic.com.cn

聯系人：陶女士

電話：027-59722666-8013

手機：15671696583

MSN:  hstf160@hotmail.com

Q:1563376021

阿里旺旺：sunic40
