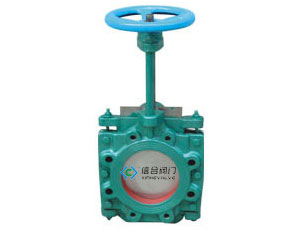

ZT9928薄型漿料閘閥，又稱薄型漿料閘閥,ZT9928薄型閘閥,造紙專用閥，漿料閥，是信合閥門公司參照國標圖紙，為各地造紙行業設計生產的閥門產品之一，歷年來深受客戶歡迎。 該閥是采用國外先進結構制造的最新產品，采用對夾式結構，具有緊湊體積小，占據空間小，重量輕，易于安裝等特點。
采用不銹鋼閘板具有良好的防堿、防酸性能，完全敞開的通口與刀形閘板可防止介質在閥內沉積；新研制的L型密封圈，可保證閘閥的良好密封性，定期更換密封圈，可使薄型閘閥壽命倍增，采用單向密封，密封性能更可靠，安裝時應注意流向。本閥應用于造紙行業漿料管路上作開啟、調節裝置使用。
薄型漿料閘閥主要技術參數：
公稱壓力PN（MPa) 適用介質 閥體材料 適用溫度 0.6 紙漿料 鑄鋼、鑄鐵、不銹鋼 X＜80 1.0 糖漿、泥漿、紙漿、污水 鑄鋼、鑄鐵、不銹鋼
薄型漿料閘閥主要外形連接尺寸：
公稱壓力 |
公稱通徑 |
主要結構尺寸(mm) |
公稱壓力 |
公稱通徑 |
主要結構尺寸(mm) |
|||||||||||
L |
D1 |
D2 |
H |
H1 |
N-M |
Z-Φd |
L |
H |
H1 |
D1 |
D2 |
Z-Φd |
||||
0.6 |
50 |
50 |
90 |
110 |
380 |
330 |
2-12 |
2-14 |
1.0 |
50 |
48 |
306 |
356 |
100 |
125 |
4-20 |
65 |
55 |
110 |
130 |
415 |
350 |
2-12 |
2-14 |
65 |
48 |
320 |
365 |
120 |
145 |
4-20 |
||
80 |
60 |
125 |
150 |
450 |
370 |
2-16 |
2-18 |
80 |
50 |
336 |
416 |
135 |
160 |
4-20 |
||
100 |
60 |
145 |
170 |
500 |
400 |
2-16 |
2-18 |
100 |
50 |
374 |
474 |
155 |
180 |
8-20 |
||
125 |
65 |
175 |
200 |
625 |
500 |
4-16 |
4-18 |
125 |
57 |
446 |
571 |
184 |
210 |
8-20 |
||
150 |
70 |
200 |
225 |
690 |
540 |
4-16 |
4-18 |
150 |
57 |
543 |
693 |
210 |
240 |
8-24 |
||
200 |
75 |
255 |
280 |
800 |
600 |
4-16 |
4-18 |
200 |
70 |
610 |
810 |
268 |
295 |
8-24 |
||
250 |
85 |
260 |
335 |
900 |
650 |
8-16 |
4-18 |
250 |
70 |
724 |
974 |
324 |
350 |
12-24 |
||
300 |
90 |
362 |
395 |
1000 |
720 |
8-20 |
4-22 |
300 |
76 |
820 |
1120 |
370 |
400 |
12-24 |
||
350 |
105 |
412 |
445 |
1130 |
780 |
8-20 |
4-22 |
350 |
76 |
921 |
1271 |
430 |
460 |
16-24 |
||
400 |
115 |
462 |
495 |
1750 |
850 |
12-20 |
4-22 |
400 |
89 |
1026 |
1426 |
485 |
515 |
16-28 |
||
薄型漿料閘閥訂貨須知：
1、①產品名稱與型號②薄型漿料閘閥口徑③薄型漿料閘閥材質及操作壓力以便我們的為您正確選型。
2、若已經由設計單位選定的薄型漿料閘閥型號，請按薄型漿料閘閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信合閥門專家為您審核把關。
