	                			手動穿透式漿閘閥SCZ73X






	                			手動穿透式漿閘閥SCZ73X




	                			產品價格：￥1900（人民幣）





    1. 規格：200
      2.

    2. 發貨地：甌北
      3.

    3. 品牌：
      4.

    4. 最小起訂量：1臺
      5.











	                			誠信商家





	                			會員級別：金牌會員




	                			認證類型：企業認證




	                			企業證件：通過認證















      商鋪名稱：永嘉縣巨晨閥門有限公司


      聯系人：朱保華（0）



      聯系手機：


      固定電話：


      企業郵箱：463805860@qq.com


      聯系地址：溫州市永嘉縣甌北工業區


      郵編：32500


      聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情

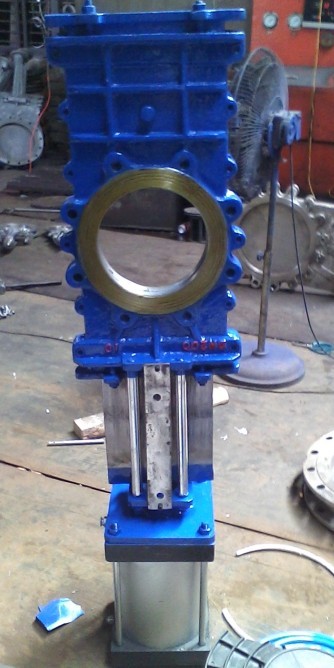

        手動穿透式漿閘閥SCZ73X產品概述



顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。





它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

手動穿透式漿閘閥SCZ73X執行標準

設計制造 Design and manufacture: JB/T8691-1998

結構長度 structural length: GB/T15188.2-94

法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94

試驗與驗收 testing and acceptance: GB/T13927-92



手動穿透式漿閘閥SCZ73X主要零部件材質 Key parts material


        閥體、上蓋Valve body, upper cap
碳鋼、不銹鋼Carbon steel, stainless steel



        閥板Valve plate
不銹鋼stainless steel



        閥桿Stem
不銹鋼stainless steel



        密封圈Seal ring







        四氟、橡膠PTFE,Rubber










手動穿透式漿閘閥SCZ73X主要性能規范 Key performance indicators




        公稱壓力Nominal pressure
PN



        殼體試驗Casing test
1.5XPN



        密封試驗Leak test
1.1XPN



        工作溫度Operating temperature
橡膠≤80℃ 四氟密封≤180℃

Rubber ≤80℃, PTFE≤180℃



        適用介質Working medium







        干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc.








手動穿透式漿閘閥SCZ73X主要外形及連接尺寸Profile and connection dimension                                 Unit:mm




        DN

        L



        H1



        H2



        H3



        D1



        D2



        D0



        N-M



        P



        B





        100
51
405
705
585
180
156
240
8-M16
490
170



        125
57
450
780
665
210
184
260
8-M16
490
190



        150
570
510
810
770
240
211
280
8-M20
490
240



        200
70
615
930
920
295
266
300
12-M20
520
335



        250
70
715
1080
1175
355
319
320
12-M24
520
335



        300
76
822
1140
1255
410
370
340
12-M24
520
335



        350
76
975
1290
1455
470
429
360
16-M24
520
350



        400
89
1024
1344
1559
525
480
400
16-M27
605
390



        450
89
1235
1560
1926
585
548
450
20-M27
605
430



        500
114
1265
1610
2226
650
609
500
20-M30
605
430






         注：0.6MPa、1.0MPa、1.6MPa及美標150Lb等連接尺寸見附錄。

Note: see the appendix for connection dimensions of 0.6MPa, 1.0MPa, 1.6MPa, American Standard 150Lb, etc
