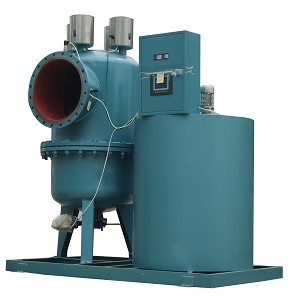

物化一體全程水處理器

一、產品功能

   1.具有防垢、防腐、殺菌滅藻、超凈過濾的綜合功能，采用物理處理方式和化學處理方式相結合的綜合水處理技術，輔助水質綜合控制和水質動態監測等功能，實現水質全方位綜合處理，水質調節、穩定控制，并可大大降低化學藥劑的投加量。

   2.從根本上解決了以下問題

    ①物理處理方式在補水水質、循環水水質、系統工況等惡劣條件下，處理效果不顯著等問題。

    ②化學處理方式應用于敞開式循環水處理系統排污廢水量大、補水水量大、環境污染及藥劑和加藥量與系統動態工況無法實時匹配的重大難題。

    ③水質控制排污與截留雜質排污混為一體，排污用水量大，運行工況不穩定，水質控制難度大等難題。

   3.具有凈化水質，科學排污，節水、節電、節員、保護環境之綜合功效。

二、適用范圍

   廣泛應用于循環水處理系統中。

三、產品特點

   1.設備采用一體化設計方式，簡單實用，方便安裝。

   2.實現水質全方位在線監測。

四、技術參數

   1.處理效果 ：阻構、除垢率：≥95%   緩蝕率：≤0.125A  殺菌率：≥80%  滅藻率：≥80%

  2.進水水質：總硬度（CaCO3計）：≤800mg/L  水溫≤100℃  流速≤2.8m/s  工作壓力：≤1.6Mpa

工作溫度：-25℃~+95℃  工作環境溫度：-25℃~+95℃  相對濕度：＜95%

  3.運行參數：平均無故障工作時間：＞60000小時     設計壽命：20年 功率：180W~750W

  工作電壓：380V  安全絕緣電壓：5000V

五、工作原理

    1．防垢除垢

       由主機產生電磁場和超聲波作用于水系統管路上，使管道內水分子產生共振，把氫鍵締合的水分子團變成單個的極性，改變了水的活化性，這些極微小的水分子可以滲透、包圍、溶解、去除系統中的老垢提高了水分子對鈣鎂離子、碳酸根離子等成垢組分的水合能力，起到阻止水垢形成的作用。同時，在電磁場和超聲波的作用下，使原有的水垢結晶逐漸變得松軟、脫落、溶解，從而達到除垢之目的。

    2．防腐防銹

       氧化腐蝕和垢下原電池腐蝕是水系統管道及設備腐蝕和生銹的主要原因，而在電磁場和超聲波的作用下，水垢得以控制和去除，溶解氧與水分子結合不易析出，從而抑制氧化腐蝕和垢下原電池腐蝕的發生起到良好的防腐阻銹的作用。

    3．殺菌滅藻

       電磁場在工作時產生微電子流使細菌、藻類賴以生存的環境被破壞，并且溶解氧在電磁場和超聲波的作用下形成一些如O3、H2O2等對細菌、藻類具極強殺傷力的物質，起到殺菌滅藻的作用。
       其一：地球上的生物一般只適應地區表面的電場強度（130V/m），該處理器改變電場強度，改變或影響細菌的生理代謝，如基因表達程序、酶活性等，最后導致細菌死亡。

   其二：細胞膜有許多對外聯系的離子通道，離子通道的調節直接影響細胞的功能和生命。處理器產生的外電場破壞了細胞膜上的離子通道，改變了調節細胞功能的內控電流，影響細菌的生命。同時形成強電場產生的高速運動的電子將細胞致死，達到殺菌的目的。

   其三：電場處理水過程中，溶解氧得到活化，超氧陰離子自由基、羥基自由基、過氧化氫、單線態氧等活性氧�；钚匝鯇ξ⑸�物機體產生作用，造成有機體衰老，直至死亡。

其四：對高溫、高濕及水質惡劣的使用環境，對菌藻滋生等要求嚴格但又不能加藥處理時，如跟循環水直接接觸的輪胎等行業；如增加“紫外線裝置”，殺菌滅藻效果十分理想。

    4．超凈過濾

   將系統監測的結果輸入到控制系統，根據已經設定的電導率、TDS實現智能化、科學化排污。

六、規格型號及外形尺寸圖

（1.）側近側出物化一體全程水處理器（圖1和表1）

（2.）上進側出物化一體全程水處理器（圖2 和表2）

            1、外形尺寸圖（圖1）                       2、外形尺寸（圖2）

2、規格型號表

物化一體全程水處理器規格型號表（表1）

2、規格型號表

物化一體全程水處理器規格型號表（表1）

七、安裝注意事項

   1.本設備與系統管路安裝完畢，調試合格后，接通設備主體配電箱上的電源（380V），配電箱指示燈亮，設備正常運行。

   2.設備可根據現場具體情況，選擇水平或垂直安裝。

   3.禁止在無水狀態下長時間開啟設備。

   4.重要部位可采用旁通式安裝，以便在不停機狀態下檢修設備。

   5.系統停機或季節性停機，應采用濕保護，以免設備、管網腐蝕。

八、使用說明

   1.系統運行前應檢查管路連接是否正確，電路是否接通。

   2.檢查無誤后，開啟進水閥、出水閥，關閉旁通閥。

   3.按下電控箱電源開關按鈕，程序顯示正常，表示設備處于正常工作狀態，顯示異常表示設備電控部分存在故障，請電告廠家

注意：①設備嚴禁在無水狀態下運行；

      ②當系統停止運行時，水處理設備也應斷電停止使用；

      ③系統長期停止運行或季節性停止運行，在系統停止運行前，在水中投加適量緩蝕劑，并采取滿水濕保護的措施，以減小腐蝕，保護系統。
