產品特點

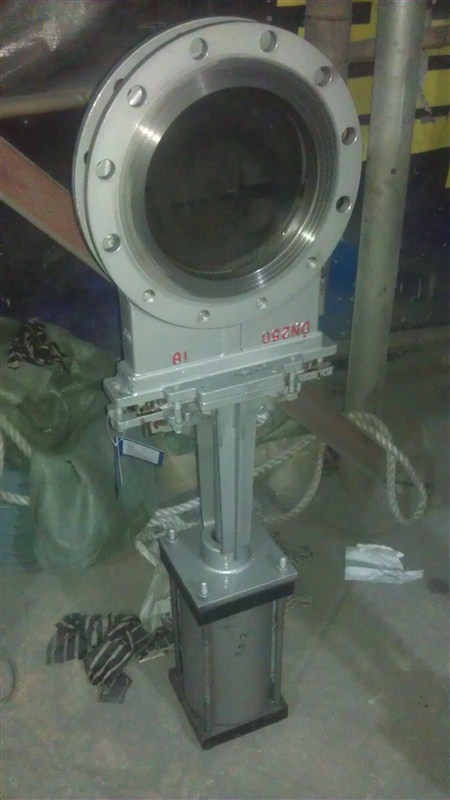

我公司的氣動刀型閘板閥Z643H-16C吸取了國內外先進技術和結構優點，排除了其他廠家所產刀閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。
因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。
氣動刀型閘板閥Z643H-16C適用介質
適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰廠廢水等介質。
氣動執行器可選附件：
1、 單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選取防爆電磁閥)。
2、 接近開關。
3、 氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、 電/氣動閥門定位器(調節型用)。
PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）主要性能參數 |
||||
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
PZ673H-10C~16C |
10~16 |
1.0~1.6 |
≤ 100 |
紙漿、污水、煤漿、灰渣水泥混合物 |
PZ673F-10P~16P |
||||
PZ673Y-10P~16P |
||||
PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）零部件材料 |
|||||
型號 |
材料 |
|
|||
閥體 |
閥桿 |
密封面 |
填料 |
|
|
PZ673H-10C~16C |
WCB |
2Cr13 |
硬質合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨環 |
|
PZ673F-10P~16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
||
PZ673Y-10P~16P |
CF8 (304) |
0Cr18Ni9 (304) |
|
||
（如有疑問，歡迎來電咨詢15888215509）
氣動刀型閘板閥Z643H-16C產品外形及結構尺寸 (PN10)】
PZ673H、PZ673F、PZ673Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm) |
||||||
DN |
L |
D |
D1 |
D2 |
H |
z×M |
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
PZ673H、PZ673F、PZ673Y (PN16) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm) |
||||||
DN |
L |
D |
D1 |
D2 |
H |
z×M |
50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
450 |
114 |
640 |
858 |
545 |
1100 |
20×M27 |
500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
800 |
190 |
1025 |
950 |
898 |
2000 |
24×M36 |
