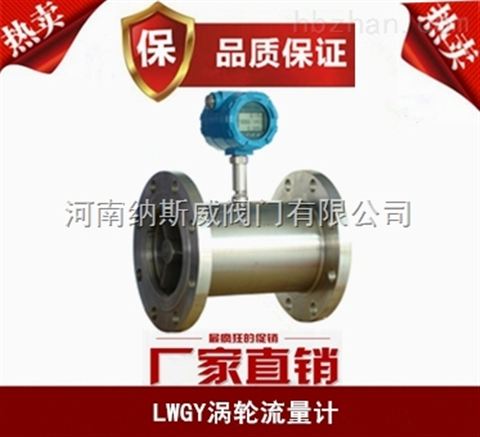

LWGY渦輪流量計
產品概述
LWGY渦輪流量計（4-20MA,帶顯示）是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。
LWGY渦輪流量計結構圖
特點：
◆ 壓力損失小，葉輪具有防腐功能。
◆ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
◆ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
◆ 儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
◆ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
主要技術參數：
◆ 流量計規格，基本參數和性能指標（見表二）
◆ 準確度：0.5級、1.0級；
◆ 使用條件：
1、 環境溫度-20℃～50℃;
2、 相對溫度：5%～95%;
3、 被測介質溫度：-20℃～120℃;
4、 大氣壓力：86Kpa～106Kpa;
5、 防爆等級：ibⅡBT4.
◆ 信號傳輸距離：傳感器至顯示器的距離可達1000m。
電氣特性：
1、 顯示方式：
（1）LWGY 遠傳輸出型：三線制脈沖輸出（配顯示儀表）；
（2）LWY 現場顯示型：8位LCD顯示累積流量，單位（m3）
5位LCD顯示瞬時流量，單位（m3/h）
（3）LWGB 遠傳輸出型：二線制4～20mA信號輸出（可現場顯示瞬時流量）。
2、輸出功能：
（1）LWGY 型脈沖輸出，p-p值由供電電源確定；
（2）LWY 型可帶脈沖輸出或4~20mA兩線制電流輸出；
（3）LWGB 型4~20mA兩線制電流輸出（可4位數字顯示瞬時流量）。
3、供電電源：
（1）LWGY：DC5~24V；
（2）LWY：3V鋰電池安裝于儀表內部可連續使用八年以上；
（3）LWGB：DC24V。
儀表結構及安裝方式：見（表二）、（圖一）、（圖二）、（圖三）、（圖四）
1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20DN，下游直管段應≥5DN（DN為管道內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。
圖一 LWGY—4～10傳感器結構及安裝尺寸示意圖
圖二 LWGY—15～40傳感器結構及安裝尺寸示意圖
圖三 LWGY—50～200傳感器結構及安裝尺寸示意圖
圖四 合理的安裝方式
型號及規格說明：
如：LWGY-50-BE：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；
LWGB-50：表示口徑為50mm,渦輪流量變送器。
（表二）
|
型號 |
公稱通徑DN（mm） |
流量范圍 |
工作壓力（Mpa） |
安裝形式 |
L |
G |
D |
d |
孔數個 |
|
LW-4 |
4 |
0.04-0.25 |
2.5 |
螺紋（夾裝） |
350（50） |
G1/2 |
|||
|
LW-6 |
6 |
0.1-0.6 |
螺紋（夾裝） |
390（50） |
G1/2 |
||||
|
LW-10 |
10 |
0.2-1.2 |
螺紋（夾裝） |
450（50） |
G1/2 |
||||
|
LW-15 |
15 |
0.6-6 |
螺紋（夾裝） |
75（55） |
G1 |
||||
|
LW-20 |
20 |
0.7-7 |
螺紋（夾裝） |
85 |
G1 |
||||
|
LW-25 |
25 |
1-10 |
螺紋（夾裝） |
100（60） |
G5/4 |
||||
|
LW-32 |
32 |
1.5-15 |
夾裝 |
70 |
|||||
|
LW-40 |
40 |
2-20 |
螺紋（夾裝） |
140（70） |
G2 |
||||
|
LW-50 |
50 |
4-40 |
螺紋（夾裝） |
150（70） |
φ150 |
φ18 |
4 |
||
|
LW-65 |
65 |
7.5-75 |
夾裝 |
80 |
|||||
|
LW-80 |
80 |
10-100 |
法蘭（夾裝） |
200（90） |
φ160 |
φ18 |
8 |
||
|
LW-100 |
100 |
20-200 |
法蘭（夾裝） |
220（110） |
φ180 |
φ22 |
8 |
||
|
LW-150 |
150 |
30-300 |
法蘭（夾裝） |
300 |
φ240 |
φ22 |
8 |
||
|
LW-200 |
200 |
80-800 |
法蘭（夾裝） |
360 |
φ295 |
φ22 |
12 |
注:DN4-25mm口徑常規產品耐壓6.3MPa
DN32-200mm口徑常規產品耐壓2.5MPa
