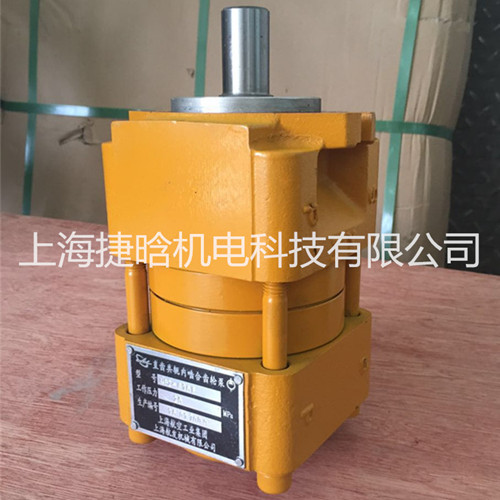

航發NB4-G63F內嚙合齒輪泵技術參數

上海航發機械有限公司主要生產的產品有：碟式分離機、齒輪泵、船用油水分離機、飛機零部件等四大類產品。

概述

航發系列直齒共軛內嚙合齒輪泵是一種設計新穎的具有國際先進水平的液壓動力元件，采用直線——直線共軛線的特殊齒形，幾乎沒有困油區，從而大大降低了泵的噪聲和壓力脈動，泵出口壓力為25mpa時噪聲僅53～68db。

廣泛適用于礦山機械，工程機械，注塑機械，起重機，壓鑄機，折彎機，沖剪機，試驗機等各種機械的液壓系統。可使用粘度范圍在20～300cst之間的礦物液壓油、水乙二醇溶液、油包水乳化液等作介質。

齒輪泵是一種設計新穎，能在高壓、高速、大功率工作條件下低噪聲工作的液壓動力源，它具有流量及壓力脈動小、噪聲低的特點。

工作原理

特殊齒輪：齒輪齒廓為直線，齒圈齒廓為直線共軛線，工作時幾乎無困油現象，從而大大降低了泵的噪聲和壓力脈動。

雙級升壓：級齒輪副進口壓力為0mpa，第二級進口壓力為12.5mpa，出口壓力為25mpa，當出口壓力為25mpa時，每級齒輪副僅承擔12.5mpa壓力差，改善了泵的工作條件，延長了泵的使用壽命。

型號：

單級低壓泵： NB2-C20F  NB2-C25F  NB2-C32F  NB3-C40F  NB3-C50F  NB3-C63F  NB4-C80F  NB4-C100F  NB4-C125F  NB5-C160F NB5-C200F NB5-C250F

單級中壓泵： NB2-D10F  NB2-D12F  NB2-D16F  NB3-D20F  NB3-D25F  NB3-D32F  NB4-D40F  NB4-D50F  NB4-D63F  NB5-D80F NB5-D100F  NB5-D125F

NB5-D140F

雙級高壓泵： NB2-G10F  NB2-G12F  NB2-G16F  NB3-G20F  NB3-G25F  NB3-G32F  NB4- G40F  NB4-G50F  NB4-G63F   NB5-G80F NB5-G100F NB5-G125F

1.油泵進出口的法蘭連接螺栓必須擰緊,以免吸入空氣或漏油
2.液壓系統應設置小于25μ的精油濾
3.油泵進口需設置小于100μ油濾,油濾公稱流量不小于泵流量的二倍
4.油泵自吸高度不超過500mm(或進口真空度不超過0.03Mpa).若采用供油方式供油,供油壓力不得超過0.5Mpa,否則需要改用耐壓油封.
5.工作時軸轉向必須同泵體上轉向標記一致,傳動軸不得承受徑向載荷.
6.油泵安裝機架要有足夠剛度,安裝時原動機通過彈性聯軸節與油泵相連,原動機軸對油泵軸的同軸度和安裝平面跳動均不得大于0.1mm.
7.首次使用或長期停機后再使用承載前應先空轉10分鐘以上.
8.不允許帶負載起動或停機
9.正常工作油粘度范圍20-300cst,推薦工作油液粘度20-54cst.
10.最高持續工作油溫不大于60oC,在此溫度下油粘度不得小于20cst.
11.油泵最高壓力工況時,每分鐘持續時間不得超過20秒.

工作時壓力油使滑動元件得到強制潤滑，提高了泵的使用壽命。NB及NBX系列泵具有噪音低、壓力脈動小、耐沖擊，壽命長，重量輕，結構緊湊等優點。
