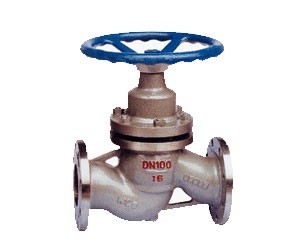

柱塞截止閥
|
|
|
【產品用途】
J40HX-16G 型柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
【產品特點】
1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了外泄漏
2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命
3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種
【執行標準】
設計標準： GB12233-89、12235-89
結構長度：GB12221-89
法蘭連接：GB79-59、GB113.1～9113.26
傳動方式：手動
試驗與檢驗：ZBJ160006、GB4981
【性能規范】
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
殼體試驗壓力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
高壓密封試驗壓力（MPa） |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
|
低壓氣密封試驗壓力（MPa） |
0.5～0.7 |
||||
|
適用介質 |
水、蒸汽、油品（C） |
硝酸類（P）、醋酸類（R） |
|||
|
適用溫度（℃） |
≤425 |
≤200 |
|||
主要外形和連接尺寸
|
型號 |
公稱通徑 |
主要外形尺寸和連接尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
||
|
UJ41H/Y/W-16C/P/R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
100 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
120 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
140 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
160 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
180 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
220 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
240 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
280 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
320 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
350 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
|
400 |
950 |
580 |
525 |
485 |
36 |
16-30 |
720 |
|
|
UJ41H/Y/W-25C/P/R |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
100 |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
140 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
160 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
180 |
|
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
220 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
240 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
280 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
320 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
350 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
450 |
|
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
|
400 |
950 |
610 |
550 |
505 |
48 |
16-34 |
720 |
|
|
UJ41H/Y/W-40C/P/R |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
100 |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
140 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
160 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
180 |
|
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
220 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
240 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
280 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
320 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
350 |
|
|
200 |
600 |
375 |
320 |
282 |
38 |
12-30 |
450 |
|
|
250 |
650 |
445 |
385 |
345 |
42 |
12-34 |
500 |
|
|
300 |
750 |
510 |
450 |
408 |
46 |
16-34 |
560 |
|
|
350 |
850 |
570 |
510 |
465 |
52 |
16-34 |
640 |
|
|
400 |
950 |
655 |
585 |
535 |
58 |
16-41 |
720 |
|
【結構圖片】
