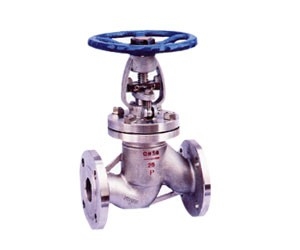

波紋管截止閥

該閥具有雙重密封裝置，除填料外還有不銹鋼波紋管作密封元件。適用于易燃易爆、滲透性強、帶放射性的介質，以及對密封性有嚴格要求的工業管路上。 The valve has double sealing device,besidespacking stainless bellows can be used as sealing element,The valve can be suitable to industrialpipeline of easily bursting,heavy osmosis,rsdioactivity media and of strictuy demandingfor sealing. 主要零件材料Material for main parts 零件名稱Produsttype 閥體Body 閥蓋Bonnet 閥桿Stem 波紋管Bollow 閥瓣Disc 閥桿螺母Yoke nut 填料Packing 墊片Washer 手輪Handwheel WJ61H WJ41H-16C WCB堆焊不銹鋼 WCB 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 堆焊硬質合金 ZQA19-4 柔性石墨 纏繞式墊片 KT35-10 WJ61H WJ41H-25 WJ61H WJ41H-40 WJ61H WJ41H-16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 柔性石墨或聚四氟乙烯 纏繞式墊片或聚四氟乙烯 WJ61H WJ41H-25P WJ61H WJ41H-40P 主要外形尺寸和連接尺寸Main external and connecting dimensions DN L D D1 D2 b f D0 H n-φz 1.6(PN16) 15 130 95 65 46 14 2 100 236 4-14 20 150 105 75 56 16 2 100 242 4-14 25 160 115 85 65 16 3 125 286 4-14 32 180 140 100 76 18 3 125 295 4-18 40 200 150 110 84 18 3 150 330 4-18 50 230 165 125 99 20 3 150 350 4-18 65 290 185 145 118 20 3 200 400 4-18 80 310 200 160 132 20 3 200 430 8-18 100 350 220 180 156 22 3 250 465 8-18 125 400 250 210 184 22 3 250 505 8-18 150 480 285 240 211 24 3 300 613 8-22 200 600 340 295 266 24 3 420 714 12-22 250 730 405 355 319 26 3 500 810 12-26 300 850 460 410 370 28 4 670 910 12-26

波紋管截止閥


本實用新型公開了一種配料加酸閥門控制改進裝置，包括配料桶、氣壓控制裝置、加料裝置和出料裝置，配料桶的頂部設有氣壓控制裝置和加料裝置，配料桶的底部設有出料裝置，氣壓控制裝置包括空氣壓縮機和氣罐，空氣壓縮機連接氣罐，氣罐連接有氣壓控制管，氣壓控制管連接配料桶，加料裝置包括加料筒、加料泵組和加料管，加料管的一端連接配料桶，加料管的另一端連接加料筒，加料筒上設有加料泵組，出料裝置包括出料管、出料頭和連接座，出料管的上端連接配料桶，出料管的下端連接出料頭，出料管上設有連接座，連接座連接升降裝置。該裝置結構簡單、科學便利、針對性強、自動化程度高、能夠對加入到加酸容器的物料進行有效地控制。
