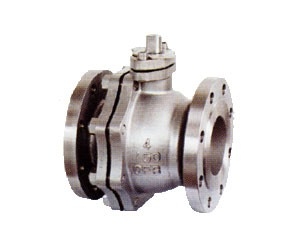

球閥

性能規范 公稱壓力 Nominal pressure 1.6 2.5 4.0 6.4 殼體試驗壓力 Shell test pressure 2.4 3.8 6.0 9.6 密封試驗（液） Seal test 1.8 2.8 4.4 7.0 密封試驗（氣） Sealtest 0.5～0.7 適用介質 Applicable medium      C             P       R  水、油品、蒸汽 硝酸類   醋酸類 Water,oil,steam,Nitric acid Acetic acid       適用溫度 Applicable temperature ≤200℃ 結構長度Face to FACE:gb1221、ANSI B16.10 法蘭標準Flange standard:JBT9、ANSI B16.5 檢驗和試驗Nspeetion and test:ZBJ16006、API598 主要尺寸及重量 公稱通徑DN Nominal diameter 公稱壓力(MPa) Nominal pressure L W H D D1 D2 b f z-d 重量(kg) Weight 系列1 系列2 15 1.6 130 108 130 59 95 65 45 14 2 4-14 2.3 20   140 117 130 63 105 75 55 14 2 4-14 3.0 25   150 127 160 75 115 85 65 14 2 4-14 4.5 32   165 140 160 85 135 100 78 16 2 4-18 5.7 40   180 165 230 95 145 110 85 16 3 4-18 7.0 50   200 178 230 107 160 125 100 16 3 4-18 9.5 65   220 190 400 142 180 145 120 18 3 4-18 15 80   250 203 400 152 195 160 135 20 3 8-18 19 100   280 305 700 178 215 180 155 20 3 8-18 33 125   320 356 1100 252 245 210 185 22 3 8-18 58 150   360 394 1100 272 280 240 210 24 3 8-23 93 200   400 457 1500 342 335 295 265 26 3 12-23 160 200   457 - 398 335 295 265 26 3 12-23 180 250   533 - 495 405 355 320 30 3 12-25 240 300   610 - 580 460 410 375 30 3 12-25 390 350   688 - 625 520 470 435 34 4 16-25 510 400   762 - 720 580 525 485 36 4 16-30 750 500   914 - 840 705 650 608 44 4 20-34 1190 600   1067 - 1050 800 770 718 48 5 20-41 2100 700   1245 - 1150 910 840 788 50 5 24-41 3000 15 2.5 130 140 130 59 95 65 45 16 2 4-14 2.5 20   140 152 130 63 105 75 55 16 2 4-14 3.5 25   150 165 160 75 115 85 65 16 2 4-14 5.4 32   165 180 160 95 135 100 78 18 2 4-18 5.8 40   180 190 230 95 145 110 85 18 3 4-18 8.4 50   200 216 230 107 160 125 100 20 3 4-18 11.4 65   220 241 400 142 180 145 120 22 3 8-18 18.0 80   250 283 400 152 195 160 135 22 3 8-18 22.8 100   320 305 700 178 230 190 160 24 3 8-23 39.6 125   400 381 1100 252 270 220 188 28 3 8-25 69.6 150   400 403 1100 272 300 250 218 30 3 8-25 102.0 200   502 1500 342 360 310 278 34 3 12-25 192.0 250   568 - 495 425 370 332 36 3 12-30 288.0 300   648 - 580 485 430 390 40 4 16-30 469.0 350   762 - 625 550 490 448 44 4 16-34 587.0 400   838 - 720 610 550 505 48 4 16-34 863.0 500   991 - 8840 730 660 610 52 4 20-41 1396 600   1143 - 1050 840 770 718 56 5 20-41 2415 700   1346 - 1150 955 785 815 60 5 24-48 3450 主要尺寸和重量 公稱通徑DN Nominal diameter 公稱壓力PN(MPa) Nominal pressure L W H D D1 D2 D6 b f f1 z-d 重量(kg) Weight 系列1 Series1 系列2 Series2 15 4.0 130 140 130 59 95 65 45 40 16 2 4 4-14 2.0 20   140 152 130 63 105 75 55 51 16 2 4 4-14 4.2 25   150 165 160 75 115 85 65 58 16 2 4 4-14 6.2 32   180 180 160 85 135 100 78 66 18 2 4 4-18 7.5 40   200 190 230 95 145 110 85 76 18 3 4 4-18 10.5 50   220 216 230 107 160 125 100 88 20 3 4 4-18 14.5 65   250 241 400 142 180 145 120 110 22 3 4 8-18 23.5 80   280 283 400 152 195 160 135 121 22 3 4 8-18 30.0 100   320 305 700 178 230 190 160 150 24 3 4.5 8-23 55.0 125   400 381 1100 252 270 220 188 176 28 3 4.5 8-25 81.0 150   400 403 1500 272 300 250 218 204 30 3 4.5 8-25 118.0 200   550 502 - 398 375 320 282 260 38 3 4.5 12-30 244.0 250   568 - 495 445 385 345 313 42 3 4.5 12-34 482 300   648 - 580 510 450 408 364 46 4 4.5 16-34 615 350   762 - 625 570 510 465 422 52 4 5 16-34 930 400   838 - 720 655 585 535 474 58 4 5 16-41 1100 500   991 - 840 755 670 612 576 62 4 5 20-48 2030 600   1143 - 1050 890 795 730 678 62 5 6 20-54 2850 700   1346 - 1150 995 900 835 768 68 5 6 24-54 4250 15 6.4 165 130 59 105 75 55 41 18 2 4 4-14 3.1 20   190 130 63 125 90 68 51 20 2 4 4-18 4.9 25   216 160 75 135 100 78 58 22 2 4 4-18 7.2 32   229 160 85 150 110 82 66 24 2 4 4-23 8.7 40   241 230 95 165 125 95 76 24 3 4 4-23 12.0 50   292 230 107 175 135 105 88 26 3 4 4-23 16.7 65   330 400 142 200 160 130 110 28 3 4 8-23 28.2 80   356 400 152 210 170 140 121 30 3 4 8-23 36.0 100   432 700 178 250 200 168 150 32 3 4.5 8-25 66.0 125   508 1100 282 295 240 202 176 36 3 4.5 8-30 98.0 150   559 1500 272 340 280 240 204 38 3 4.5 8-34 142.0 200   660 - 398 405 345 300 260 44 3 4.5 12-34 286.8 250   787 - 145 470 400 352 313 48 3 4.5 12-41 540 300   838 - 515 530 460 412 364 54 4 4.5 16-41 780 350   889 - 550 595 525 475 422 60 4 4.5 16-41 1000 400   991 - 615 670 585 525 474 66 4 5 16-48 1300 500   1194 - 810 800 705 640 576 70 4 5 20-54 2100 600   1397 - 845 930 820 750 678 77 5 6 20-58 3400 700   1700 - 1089                 500

球閥
擁有多專業人才的研發中心，自許在閥門自動化與驅動科技領域中，成為業界創新的標竿。伴演上�？刂崎y領域專業廠商，我們追求突破與創新的腳步永不中斷。每年所編列高達上千萬的預算，直接投入研發的深淵領域，專注在各類產品的研究開發。
