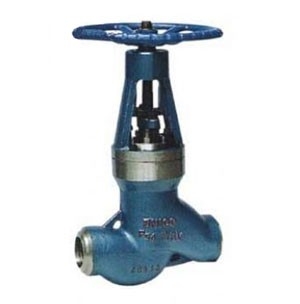

J61H(Y)美標電站截止閥

【產品用途】

J61H、J61Y 型 PN200~PN320 高溫對接焊電站截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質。

【產品特點】

1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接

2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長

3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠

【執行標準】

設計標準：JB/T 3595/E101

結構長度：JIS E101

對焊端：ANSI B16.25

試驗與檢驗：JIS E101

壓力-溫度：JB/T 3595

產品標識：GB/T 12220

供貨規范：JIS E101

【性能參數】

型號		J61H-200V			J41Y-200V
工作壓力（MPa）		19.6	15.58	6.96	19.6	15.58	6.96
適用溫度（℃）		≤200	≤450	≤570	≤200	≤450	≤570
適用介質		水、蒸汽等
材料	閥體、閥蓋	鉻鉬釩鋼
	閥瓣	鉻鉬釩鋼＋堆焊硬質合金
	閥座	鉻鉬釩鋼＋堆焊硬質合金
	閥桿	鉻鉬釩鋼

主要外形和連接尺寸

公稱通徑DN		主要外形尺寸和連接尺寸(mm)							重量(kg)
公稱通徑DN		L	D1	D2	D3	α	H	Do	重量(kg)
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
10		120	12	25	/	37.5	185	140	2.8
15		150	17	36	/	37.5	247	200	7.5
20		135 170	22	42	/	37.5	248	200	9
25		135 170	26	42	/	37.5	248	240	9.5
32		170 180	31	44	/	37.5	248.5	280	15
40		230	38	60	/	37.5	440	280	23
50(1)		250	50	82	/	32	450	320	60
50(2)		320 350	50	82	/	32	450	320	64
65		370 260	69	100	110	32	669	400	74
80		400 430 470	84	108	130	32	669	450	112.5
100		455 560	107	144	165	32	755	500	178.5
注：DN50為兩種結構
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10	120	120	12	28	/	37.5	189	140	3
15	150	150	17	40	/	37.5	250	200	9
20	135 170	135 170	22	46	/	37.5	252	200	11
25	135 170	135 170	26	46	/	37.5	254	240	13
32	170 180	170 180	31	49	/	37.5	254	280	17
40	230	230	38	60	/	37.5	440	280	23
50(1)	250	250	50	90	/	32	453	320	68
50(2)	320 350	320 350	50	90	/	32	455	320	72
65	370 260	370 260	69	104	110	32	630	400	83
80	400 430 470	400 430 470	84	110	140	32	672	450	118
100	455 560	455 560	107	148	170	32	761	500	185

J61H(Y)美標電站截止閥

本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
