第三代中溫中壓減溫減壓裝置
（一）第三代中溫中壓減溫減壓裝置主要性能指標
a、噪音：裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝。
b、出口蒸汽溫度T2： 出口蒸汽調節精確度不低于2，5級。
c、出口蒸汽壓力P2：出口蒸汽壓力P2的調節精確度不低于2，5級。
d、出口流量Q： 減溫減壓裝置出口流量Q的變化范圍為30%Q-100%Q，在此范圍內調節比較理想。若有特殊要求，可與本公司技術處協商另定。
e、進口蒸汽壓力P1≤3，82MPa (39kgf/cm2)，T1≤450℃。

（二）第三代中溫中壓減溫減壓裝置置結構特點：

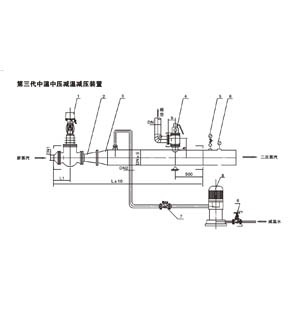

         第三代中溫中壓減溫減壓裝置置是本公司吸取國外先進產品結構，集多年設計、制造經驗，經技術優化設計而成的減溫減壓裝置。第三代WY系列減溫減壓裝置由減壓系統(減溫減壓閥、節流孔板等)、減溫系統(高壓差給水調節閥、節流閥等)、安全保護裝置(安全閥、止回閥)等組成，主要特點如下：
a、采用減溫減壓閥，使整套裝置的長度大大縮短，減少了占地面積，降低了工程投資。
b、減溫減壓閥內設有節流網罩，增強減溫水的霧化效果，保護了閥座及閥體，延長了閥門的使用壽命，同時也降低了裝置的噪音。
c、溫度調節系統采用高壓差給水調節閥，既減小了閥門的泄漏量，也省去了裝置傳統結構中給水分配閥的回水支路，方便了裝置的布局。
d、同一口徑的高壓差給水調節閥有不同的流量系數Cv值可供選擇，使溫度調節系統的調節靈敏度及精確度大大提高。
c、減溫減壓閥、給水調節閥配用直行程執行機構，去除了傳統的杠桿鉸鏈機構，減少了中間環節的空行程，進一步提高了調節系統的靈敏度及精確度。
e、減溫減壓閥、給水調節并配用氣動薄膜式執行機構，滿足了特殊用戶的需要，具有充分利用能源的優點。

（三）第三代中溫中壓減溫減壓裝置置初步設計及施工圖設計的資料及其選用
a、WY-03/04 型小流量直行程減溫減壓裝置系列：

WY-03/04型小流量直行程減溫減壓裝置由減壓閥、給水變頻水泵及彈簧安全閥等組成，其中WY-03系列用A48Y-16C彈簧安全閥。
WY-05系列用A48Y-40彈簧安全閥。WY-03/04系列各有11種規格，出口蒸汽管徑DN在50-150mm之間，常用出口蒸汽流量≤3t/h。
b、WY-02型直行程減溫減壓裝置系列：
WY-02型直行程減溫減壓裝置比WY-01系列多一套主安全閥和沖量安全閥，其余基本相同，共有51種規格，出口蒸汽管徑DN在400-700mm之間，常用出口蒸汽量在Q-15t/h-120t/h范圍內。
c、WY-01型直行程減溫減壓裝置系列：
WY-01型直行程減溫減壓裝置由減溫減壓閥、給水調節閥及一套主安全閥、沖量安全閥等組成，共有91種規格，常用出口蒸汽管徑DN在200-600mm，出口蒸汽流量在Q=5t/h-80t/h范圍內。
d、WY-05/06型直行程減溫減壓裝置系列
WY-05/06型直行程減溫減壓裝置由減溫減壓閥、給水調節閥及彈簧安全閥等組成，其中WY-05系列用A48Y-16C彈簧安全閥。WY-06系列用A48Y-40彈簧安全閥。WY-05/06系列各有27種規格，出口蒸汽管徑DN在80-150mm之間，常用出口蒸汽流量在Q=2t/h-15t/h
范圍內。
e、WY-201型氣動薄膜式減溫減壓裝置系列：
WY-201型氣動薄膜式減溫減壓裝置由減溫減壓閥、氣動薄膜給水調節閥及一套主安全閥、沖量安全閥等組成，共有75種規格，常用出口蒸汽管徑DN在200-600mm之間，出口蒸汽流量在Q=5t/h-80t/h范圍內。
f、WY-202型氣動薄膜式減溫減壓裝置系列：
WY-201型氣動薄膜式減溫減壓裝置比WY-201系列多一套主安拿不準工和沖量安全閥，其余基本相同，共有27種規格，出口蒸汽管徑在400-600mm之間，常用出口蒸汽流量在Q=25t/h-120t/h范圍內。
g、WY-203，204型氣動小流量減溫減壓裝置系列：
WY-203，204型氣動小流量減溫減壓裝置由直行程減壓閥、變頻水泵及彈簧安全閥等組成。其在WY-203系列用A48Y-16C彈簧安全閥，WY-206系列圖A40Y-40彈簧安全閥，WY-203，204系列各有11種規格，出口蒸汽管道在50～150mm之間，常用出口蒸汽量在Q=2t/h
～152t/范圍內。
h、WY-205，206型氣動薄膜式減溫減壓裝置系列：
由減溫減壓閥、氣動薄膜給水調節閥及彈簧安全閥等組成，其中WY-205系列用
A48Y-16C彈簧安全閥。WY-206系列用A48Y-40彈簧安全閥。WY-205，206系列各有27種規格，出口蒸汽管DN在80-150mm之間，常用出口蒸汽流量在Q=2t/h-15t/h范圍內。
