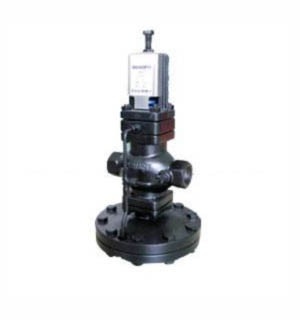

YD43H斯派莎克蒸汽減壓閥

YD43H斯派莎克蒸汽減壓閥結構特點和用處：

D43H斯派莎克蒸汽減壓閥的突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制。另一個為基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定，等。

YD43H斯派莎克蒸汽減壓閥主要連接尺寸：

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	16	250	160	220
50	230	270	180	220

YD43H斯派莎克蒸汽減壓閥主要技術參數和性能指標 ：

公稱壓力（Mpa）	2.5
殼體試驗壓力（Mpa）*	3.75
密封試驗壓力（Mpa）	2.5
最高進口壓力（Mpa）	2.5
出口壓力范圍（Mpa）	0.02-1.6
壓力特性偏差（Mpa）△P2P	GB12244-1989
流量特性偏差（Mpa）P2G	GB12244-1989
滲漏量	GB12245-1989
*：殼體試驗不包括膜片、閥蓋。




YD43H斯派莎克蒸汽減壓閥


本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
YD43H斯派莎克蒸汽減壓閥DN100 200 250
