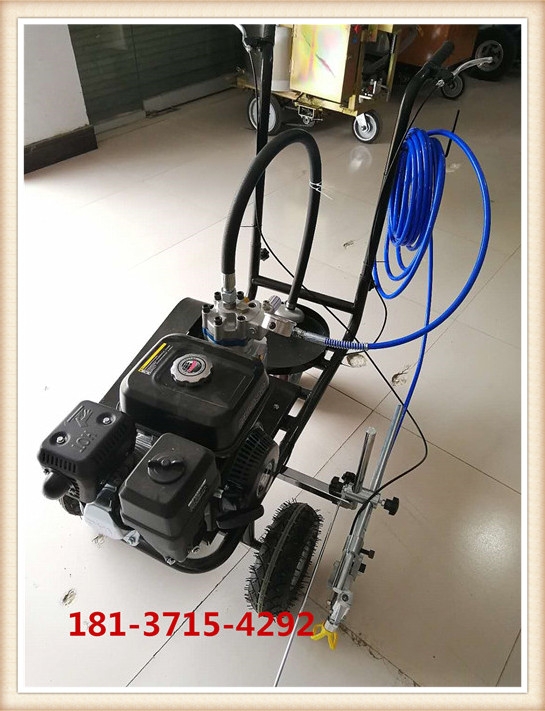

一、冷噴劃線機產品介紹

glj901230本產品廣泛應用于道路，橋梁，鐵路，廠房（內），煤礦，停車場。劃線機以快速、準確、高效的優點，在城市規劃和公路建設方面發揮了巨大的作用。本產品適用于著色劑，清漆，瓷漆，中等粘度的乳膠漆油基涂料，建議使用標準常溫標線涂料，易清洗。

二、產品結構

1、柱塞泵體：采用全油侵入式潤油方式，液壓助力，減小磨損，使用壽命可達4萬小時以上。

2、密封墊：采用美國進口原料精心設計鑄造而成，超耐磨，不論冬季還是夏季，都可以使用自如，耐酸堿，耐疲勞。更換簡單方便。

3、吸料管網：立式車身，吸料管容易打理清洗，一人可移動，操作施工方便。不銹鋼加工抗腐蝕，內壁不脫落不堵塞。吸液濾網解決了進液面小，易堵塞的問題，增加進液面積，空間縮小，內置加大濾網。

4、閥體：進液閥和出液閥采用球式體瓷珠超耐磨，比傳統鋼球超出了幾十倍的壽命，不斷面，不碎坐。

5、車架：采用立式設計緊湊實用，可拆卸，車架可輕松纏繞30米高壓軟管，整體設備易打理。

三、技術參數

             單槍                        雙槍

型號          yg-6L

引擎功率      4.3HP(國產汽油機，可換進口)    7HP

卸荷流量      6L/min                        8L/min

大輸出壓力       25mpa                        30mpa

噴嘴標準配置     517（15cm以下）

高壓管強度      35mpa

高壓管長度標準  φ6x10m

凈重          72kg                        130kg

大噴寬度      20公分                        45cm

售后服務：

1、本公司所有產品發貨時都會配備（產品使用及保養）說明書，里面有產品結構、設備保養、設備安裝、產品使用等內容。

2、本公司所有產品一年保修終身維護，如安裝或使用過程中出現任何問題，都可以隨時聯系我們公司的相關人員，我公司相關人員會通過電話或視頻的方式遠程指導，也可配備技術人員到現場指導，解決您的后顧之憂。

手推式劃線機結構簡單、價格較低(大約3-5萬元),但操作繁瑣、勞動強度高,道路施工劃線質量受操作人員技術水平制約。針對以上問題,本文設計了一種價格較低、操作簡單的基于PIC單片機控制的手推式公路熱熔涂料標線自動劃線機。闡述了L CD玻璃劃線機切割工藝及其影響因素,分析了現有劃線機的加壓機構對刀頭壓力控制存在的不足。針對壓力重復性的要求,通過音圈電機的零摩擦驅動方式,對加壓機構進行了改進,有效地增加了刀頭壓力的重復精度,提高了生產良率。?針對傳統手工劃線精度差、工效低、勞動強度大等缺點,提出了一種簡單實用用于平面劃線執行機構的二自由度并聯機構,采用拉格朗日法建立了機構的動力學模型,推導了機構動力學方程;以工業排風扇葉片劃線為應用背景,擬合了葉片得邊界曲線方程,并運用Matlab軟件仿真得出機構末端執行點(劃線頭)作葉片軌跡運動時機構動力學變化規律;得出該二自由度并聯機構動力學性能較好,同時由于機構自由度少、結構簡單、易于控制等特點,因而適合于曲率半徑較大的曲線或者直線形狀零件的劃線作業。?通過實驗研究了三坐標劃線機橫梁結構參數對其固有頻率的影響,以減少共振對劃線精度帶來的影響。采用5200系列測力錘和DH-5920動態分析儀,對處在不同工作情況下的三坐標劃線機的橫梁進行激振,再經過DH-5920動態分析系統實現對各類工作情況下劃線機橫梁動態數據的全程記錄,后用DNMA實驗分析模態軟件進行數據的處理與分析,得到不同工作情況下劃線機橫梁的固有頻率。通常在機械加工過程中，需要對被加工工件先進行鉗工劃線，以確定其加工位置。劃線時，需使用游標卡尺、鉗工劃線盤等人工劃線工具。此工序的精度將直接影響被測工件的加工精度。當零件尺寸較重、較大、外形復雜時，劃線精度、效率較低，勞動強度較大。橫梁作為影響劃線機劃線精度的重要部件，其振幅大小直接影響劃線質量和劃線精度。實驗以研究小型三坐標劃線機為契機，主要對劃線機的橫梁進行模態分析。由于橫梁變形主要集中于低階模態，所以只對橫梁前10階模態參數進行分析研究［2］。通過分析橫梁不同工況下的固有頻率，從而在設定劃線頭轉速時，有助于控制劃線頭轉動頻率與橫梁固有頻率相似，避免產生共振對劃線精度帶來的影響。動態測試系統，該系統主要由動態測試儀、計算機、力錘、傳感器等組成。測試儀外接5條導線，一條連接力錘，其他三條線接傳感器，同時傳感器按測試點周向等弧度排列放置于橫梁上。另一根數據采集線連接計算機。實驗按照網格劃分的15個測試點作為敲擊點，終測得所有點位數據。
