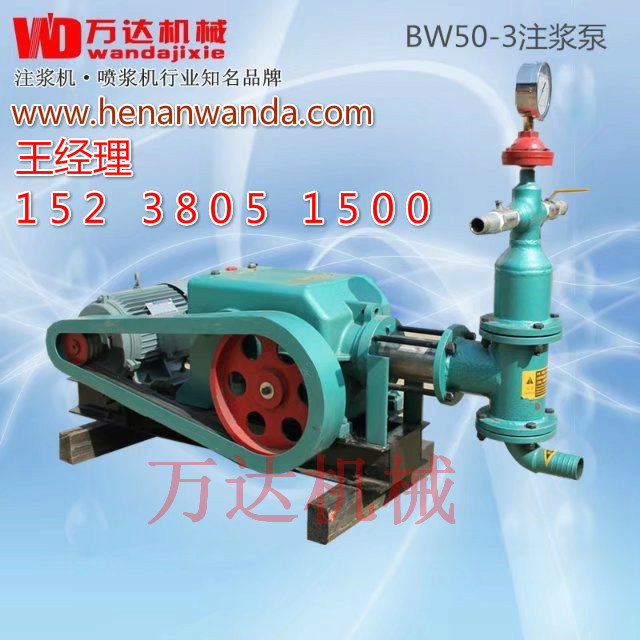

河南開封BW50/3注漿泵廠家 單缸活塞泵價格
廠家電話：1 5 2 3 8 0 5 1 5 0 0 王 經 理
www.henanwanda.com 河南萬達機械
1 泵的用途
BW系列單缸注漿泵是一種臥式單缸往復單作用式活塞泵，由BW50-3，BW60-5兩種規格組成。主要用于道路、橋梁、水壩、國防、礦山等建筑工程的注漿施工；也可用于預應力構件工程的灰漿注入擴張；火力發電廠的煤粉灰漿輸送；建筑工程中灰漿的垂直及水平輸送；化工部門中用于輸送漿狀原料（色漿、涂料）、磁性材料和其它介質；沙土地、高爐、水泥路面、高速公路等工程的維護、修固等，是WSB活塞式注漿泵的改良產品，具有結構緊湊、密封性好、壓力大、活塞更換方便、裝配及維修簡單等優點。
注漿泵可泵沙漿，砂粒應過篩，最大粒徑不大于5mm。砂粒粒徑1mm以下的砂質量占總砂量的60%以上，注漿中不得混入石子及其它雜物（如；鐵釘、草木等），應為拌合均勻的勻質灰漿，不得有干砂及硬塊，稠度值為不小于8cm，稠度計重300g。
2 主要技術參數
|
序號 |
主要技術參數 |
規格型號 |
|
|
BW50-3 |
BW60-5 |
||
|
1 |
缸數（個） |
1 |
1 |
|
2 |
缸徑（mm） |
80 |
80 |
|
3 |
活塞行程（mm） |
90 |
73 |
|
4 |
壓力（MPa） |
3 |
5 |
|
5 |
輸送量（m3/h） |
3 |
3.6 |
|
6 |
電機功率（KW） |
5.5 |
7.5 |
|
7 |
輸入轉速（r/min） |
1440 |
1440 |
|
8 |
吸漿管內徑(mm) |
51 |
51 |
|
9 |
排漿管內徑(mm) |
32 |
32 |
|
10 |
最大吸水高度（m） |
2 |
2 |
|
11 |
三角帶型號 |
A1900（3槽） |
B1575（3槽） |
|
11 |
外形尺寸（長×寬×高）(mm) |
1500×550×80 |
1600×600×80 |
|
12 |
重量(Kg) |
200 |
180 |
3 泵的結構與原理
BW系列單缸注漿泵主要由電動機、變速箱、泵頭、機架、護罩、三角皮帶傳動機構等部分組成（詳見 圖1），變速箱為封閉式殼體，采用飛濺潤滑方式潤滑各個運動部件，相互嚙合的一組齒輪可將電動機的回轉運動傳送至曲軸，推動連桿、十字頭使活塞產生往復運動。BW50-3為柴油機連桿，BW60-5為軸承式連桿，軸承式連桿具有噪音低、轉動靈活、耐磨、耐用等特點，同時配置有離合操縱機構，動力切換方便、傳動平穩可靠。
泵頭主要由連接法蘭、缸套、活塞、拉桿、螺桿、球籠、氣室、壓力表等部分組成，為下進上出型，通過拉桿帶動活塞進行往復運動，來控制鋼球與球籠座的開合進行吸排漿作業�；钊惭b在活塞座上，由M24×l.5鎖母經活塞壓墊壓緊，當活塞磨損后，可使用專用扳手拆卸，安裝方便，省時省力，在空氣室上裝有泄漿閥、出將管及壓力表裝置。也可選用帶自動控制的電接點壓力裝置。當空氣室壓力超過額定工作壓力時，通過控制回路切斷注電路電流，使電機自動停止運轉。
