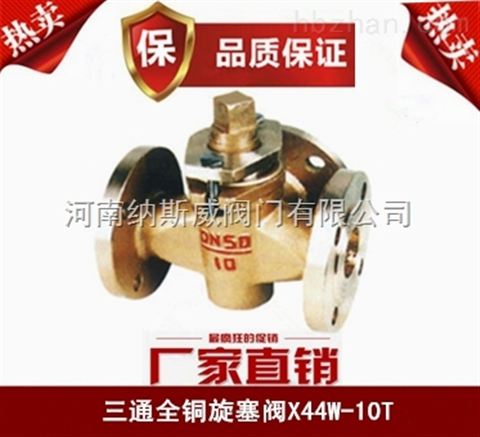

X44W三通銅旋塞閥
產品概述
X44W三通銅旋塞閥殼體采用黃銅鑄造用于三通切換的水、蒸汽、油品等溫度小于100℃的介質。閥芯L型，可以滿足不同的生產工藝要求。可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切換。另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。旋塞閥用途：旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。旋塞閥主要優點：適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。
X44W三通銅旋塞閥結構圖
主要性能規范
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
|
殼體 |
密封 |
||||
|
X44W-1.0T |
1.0 |
1.5 |
1.1 |
水、蒸氣、油品 |
≤100 |
主要材料
|
零件名稱 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
|
X44W-1.0T |
鑄銅 |
鑄銅 |
鑄銅 |
油浸石棉盤根 |
主要尺寸
|
公稱壓力 |
公稱通徑 |
尺寸（mm） |
|||||||
|
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H |
||
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 |
|
|
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8╳φ23 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8╳φ23 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 |
|
注：以上的產品介紹，參數，圖片，數據僅用于參考
