一、產品用途：

爐前快速碳硅分析儀又稱爐前鐵水成份分析儀，廣泛用于現場測量灰鐵、瑪鐵、球鐵、蠕鐵等原鐵水中：碳當量、碳含量、硅含量、澆樣溫度TM、液相線溫度TL、固相線溫度TS。結果直接打印。

二、產品特點：

1、測量結果數顯直讀，測量時間為2-3分鐘，便于鑄造工程師現場配料。

2、儀器的操作簡單，免維護，一般的爐工即可現場使用。

3．儀器是便攜式的，可在爐臺上自由移動，多臺爐子可同時使用一臺儀器。

4．儀器可測量球鐵球化后的鐵水，這是國內儀器無法做到的。這項技術填補了國內空白。

5．儀器能自動控制重要冶金參數。它對灰白凝固鑄鐵自動進行測量，免去了人工操作�？梢赃B接信號及測量數據的外部輸出設備(大型遠程顯示器、信號燈、計算機、打印機)。三、技術參數：

測量參數： 測定C、Si、CEL、△T、△TM，計算抗拉強度Rm、硬度HB、品質系數R/H、共結團數MEG、石墨化因子K

測量范圍： 按照ICEC584，型號K（Nicr-Ni）200℃-1370℃ C 2.1-4.2 Si 0-20

CEL 2.5-5.0

精度： ＜±℃ CEL±0.047% C±0.039% Si±0.1%

顯示： 4位LED顯示 數字500mm 分辨率：1℃

操作方式： 9按鍵選擇所需參數其中“Auto”鍵循環顯示C、Si、CEL

通過旋轉電位器調整Si含量

通過旋轉電位器調整C含量

工作電源： AC：220V±10% 50HZ 功率：10VA-35VA 環境溫度：0℃-50℃

打印參數：HB,RM,PEAK,TL,CEL,SC,TS,C%,Si%

四、安全指南

警告：為防止意外事件發生，請不要把分析儀暴露在雨中或者潮濕環境中，或置于不穩固的臺面；請不要自行打開機箱，如需維修，請聯系我公司售后服務人員�；蛘撸�在我公司售后服務人員的指導下，打開機箱進行維修及參數調整。

1、電源

本儀表采用交流200V/50Hz電源。采用標準三腳電源插頭。為安全起見，請將插座接地端可靠接地。

不正確的接地將導致觸電事故或者測量不準確！

請不要使用已經損壞或者松馳的電源插座及導線！

請不要拉扯電源線來拔出電源插頭，也不要用濕手拔插電源插頭！

如果長時間不使用本儀表，請斷開電源插頭！

https://shop156179171.taobao.com/index.htm?spm=2013.1.w5002-14132543923.2.ipAZgw

https://tzxpyq.1688.com/?spm=0.0.0.0.KGIuEN

2、安裝

儀表應安裝在溫度較低，灰塵相對較少的地方。請不要把儀表置于陽光直射之下。否則，會影響儀表使用壽命及測試精度。

安裝儀表的載體應穩固，防止儀表墜落。

連接熱分析支座和接通電源后，請將儀表預熱10分鐘以上方可進行測試。

五、開箱檢查

打開外包裝后，請檢查儀表外觀是否破損，外接導線（包括電源線和溫度補償導線）是否完好。如有異常，請及時與我公司聯系。

裝箱清單：

三、使用指南

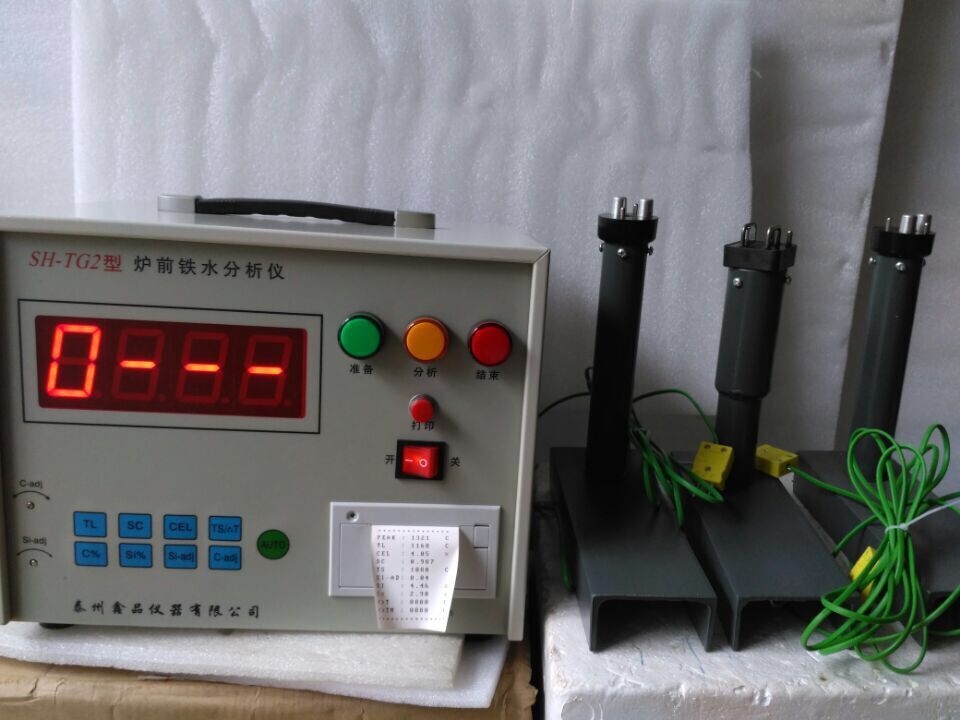

1、面板示意圖

（本圖片僅供參考，具體請以實物為準）

2、功能按鍵

按鍵說明：

TL……………………………………………… 液相溫度

SC………………………………………………… 共晶度

CEL……………………………………………… 碳當量

TS……………………………………………… 固相溫度

C%………………………………………………… 碳含量

Si%……………………………………………… 硅含量

Si-Adj……………………………………… 硅系數修正

C-Adj…………………………………………碳系數修正

CirC Mode………………………………… 循環方式顯示

注：循環方式顯示的順序CEL→C%→Si%→CEL；

https://item.taobao.com/item.htm?spm=a230r.1.14.15.4IqzcD&id=531413405799&ns=1&abbucket=8#detail
https://item.taobao.com/item.htm?spm=2013.1.0.0.ipAZgw&id=534119810733&scm=1007.11962.70328.100200300000000&pvid=4fd0dbbd-5590-4bdf-9f74-6e4c64ec3a7b&idnum=0
https://shop156179171.taobao.com/index.htm?spm=2013.1.w5002-14132543923.2.ipAZgw
https://item.taobao.com/item.htm?spm=2013.1.0.0.GYqt83&id=531395414345&scm=1007.11962.70328.100200300000000&pvid=a4c5b220-200b-4aea-9220-b640c86c6282&idnum=0
https://item.taobao.com/item.htm?spm=2013.1.0.0.HZN75H&id=546464801423&scm=1007.11962.70328.100200300000000&pvid=5087913d-522c-48cd-acd2-f0cdb05a7c9d&idnum=0
https://shop156179171.taobao.com/index.htm?spm=2013.1.w5002-14132543923.2.ipAZgw

3、測量過程

當定碳杯放在分析支座上后，綠燈亮表明系統已經準備完畢，可以進行測量工作。鐵水澆注進杯內后，黃燈亮（綠燈熄滅），儀表開始測量溫度冷卻曲線，根據儀表設定的參定值顯示不同的參考信號，熱分析儀則按照預設的程序進行計算CEL、C%、Si%等值。檢測和計算完畢后，紅燈亮（黃燈熄滅）。在紅燈熄滅之后，就可以按下相應的按鍵讀取相應的測定值。

整個測量過程的狀態指示為綠色燈、黃色燈、紅色燈，依次亮直到全滅則整個測量過程完成。

4、測量顯示錯誤代碼及其定義

錯誤代碼 定義

1………………………………澆注溫度大于最大量程溫度

2…………………………………………………熱電偶斷裂

3………………………………………澆注溫度小于1200℃

4………… 峰值溫度與液相溫度差值小于20℃或者40℃

5……………………………… 澆注溫度小于最小量程溫度

6………………………………………… 碳含量大于碳當量

7………………………………………………… T為負數

8………………………………………固相溫度小于1050℃

9…………………………………………… 沒有固相溫度

10…………………………………………… 超出測量范圍

5、儀表技術參數

測量原理：通過微處理器進行溫度曲線的采集，通過鐵水結晶法來測量計算碳硅成份及鐵水品質。

測溫范圍：1250℃～1350℃

測量范圍：碳當量2.5～5.0±0.047%

碳含量2.1～4.2±0.039%

硅含量0～20±±0.1%

配用偶絲分度號：K型

定碳杯形狀：圓杯

測量功能：對鑄鐵進行熱分析

分析程序：對白口、灰口鑄鐵的碳含量、硅含量、碳當量、共晶度、 T、 Tm等測定

附加程序：對非合金鑄鐵的RM、HB、K、Z/H、MEG等測定

顯示方式：四位LED數字顯示，字高50mm

測量時間：最長240秒

工作過程指示：通過無電勢簧片繼電器與面板上的“準備”“測量”“結束”三個信號指示燈連接。

六、儀表參數設置

本儀表的參數的調整能通過主機板上的開關組態來設定。

液相停留時間：用SG2開關組的1號和2號開關來設定。

出廠設置為：1S

峰值溫度與液相溫度的界限差值：用SG2開關組的4號開關來設定。

出廠設置為：40℃

過冷靈敏度的選擇：用SG2開關組的6號開關來設定。

出廠設置為：2

溫度單位的設定：用SG2開關組的7號開關來設定。

出廠設置為攝氏度

數據輸出方式的設定：用SG2開關組的8號開關來設定。

出廠設置為顯示

七、碳硅系數修正

1、碳系數修正

通過儀表底部的碳系數修正旋鈕（用一字小螺絲刀）可以修正碳的基準值，從而提高儀表的測量精度。

在開機狀態下（LED顯示“O---” ），按功能面板上的C-Adj鍵，此時儀表的顯示值就是碳系數修正基本值（出廠設置0.00）。根據計算結果調整即可。此值的調整范圍是-0.2～+0.2。修正步進是0.01。

例：實際鐵水中碳含量是2.3，儀表的測定值2.38。則儀表的測定值比實際值要高出0.08，那么就把碳系數修正值調整為-0.08。

2、硅系數修正

通過儀表底部的硅系數修正旋鈕（用一字小螺絲刀）可以修正硅的基準值，從而提高儀表的測量精度。

在開機的狀態下（LED顯示“0---” ），按功能面板上的Si-Adj鍵，此時儀表的顯示值就是硅系數修正基本值（出廠設為0.04）。根據計算結果調整即可。此值的調整范圍是0.00～0.96。修正步進是0.01。

https://item.taobao.com/item.htm?spm=a230r.1.14.15.4IqzcD&id=531413405799&ns=1&abbucket=8#detail
https://item.taobao.com/item.htm?spm=2013.1.0.0.ipAZgw&id=534119810733&scm=1007.11962.70328.100200300000000&pvid=4fd0dbbd-5590-4bdf-9f74-6e4c64ec3a7b&idnum=0
https://shop156179171.taobao.com/index.htm?spm=2013.1.w5002-14132543923.2.ipAZgw
https://item.taobao.com/item.htm?spm=2013.1.0.0.GYqt83&id=531395414345&scm=1007.11962.70328.100200300000000&pvid=a4c5b220-200b-4aea-9220-b640c86c6282&idnum=0
https://item.taobao.com/item.htm?spm=2013.1.0.0.HZN75H&id=546464801423&scm=1007.11962.70328.100200300000000&pvid=5087913d-522c-48cd-acd2-f0cdb05a7c9d&idnum=0

硅系數修正基本值的計算公式：0.04+（儀表測定值-實際值）×0.25

例：儀表的測定值是2.6，實際值是2.0。代入上式中計算，得到

0.04+(2.6～2.0)×0.25

=0.04+0.6×0.25

=0.04+0.15

=0.19

硅系數修正基本值等于0.19。
