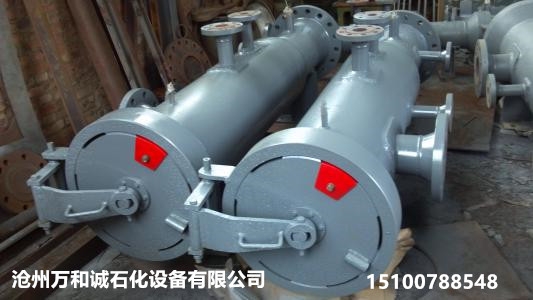

清管器收發球筒主要由筒體、法蘭、快開盲板、清管指示器等組成
清管器收、發球球筒主要用于石油、化工、電力、冶金等行業各類
集輸管道清管、清掃管線、除蠟、除垢等作業。該產品已通過湖北
省質量監督檢驗所的檢測并經特種設備監督機構監督檢驗，其結構
合理，開關靈活、方便，密封性能可靠，安裝簡便、運輸方便：并
經過各大油田以及多條長輸管線運行考驗，用戶反映使用效果良好。
產品的大特點是快速開啟及快速關閉管道，快速發送或接收，設計
壓力＝1.6～15MPa1。試驗壓力＝1.5設計壓力發球裝置一般用要
清理的管線同徑(或大100左右，因為球體尺寸不等)的鋼管制作，前
端安裝法蘭蓋(用于裝球)并有進風口(尺寸按風量定)，后端用于與管
線相連，可以焊接也可以法蘭連接(帶變徑)，長短根據球體大小定。
清管器收，發球筒是清管掃線設備的重要組成部分，它安裝在管線
兩端用于發射及接收清管器。它主要是由快開盲板，筒體，異徑管，
鞍式支架等部分構成。收發球筒安裝分地面安裝及地下安裝兩種形
式。地下安裝需設發射井，安裝收發球筒及裝卸清管器均不方便，
現已不采用。 結構特點：清管器收／發球筒，材質和承壓能力必須
滿足設計和介質要求�？蛇x 用卡箍式、鎖環式、插扣式等幾種類型
快開盲板，具有結構合理，密封性能好，啟閉迅速，操作方便，安
全可靠等優點。同時，插扣式快開盲板具有開啟方便、安全自鎖（盲
板自鎖、防振、防松動、開啟可二次卸壓）等性能，使操作更加簡潔、
安全：卡式快開盲板除安全自鎖外，還做到了盲板鎖緊時，密封圈與
密封面之間無相對轉動，密封圈不易損壞，從而更好地保護了密封系統：
鎖環式與卡箍式快開盲板一樣，具有較大的承壓能力及良好的性能 提
供一種快開盲板密封圈，使其既能進行工作壓力大于環境壓力的“正壓”
狀態密封，也能達到工作壓力低于環境壓力的“負壓”狀態密封的性能
要求，實現雙重密封功能。
