船用法蘭
船用法蘭的連接
法蘭上有孔眼，可穿螺栓，使兩法蘭緊連。法蘭間用襯墊密封。
法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。
船用平焊法蘭
是將管子插入法蘭內圈焊接的法蘭，平焊法蘭分為帶頸平焊法蘭和板式搭焊法蘭兩種。
平焊法蘭的優點是制造簡單、生產成本低，但不耐高溫高壓，主要用于壓力低于2.5 MPa的常溫管路，是船舶采用最多的法蘭。
船用對焊法蘭
又稱高頸法蘭，就是指帶頸的有圓管過渡的并與管子對焊連接的法蘭。
對焊法蘭剛性較大不易變形，密封好，應用廣泛，適用于壓力溫度較高的場合，公稱壓力PN在16MPa左右。主要用于壓縮空氣管系、二氧化碳管系。
船用松套法蘭
又稱活套法蘭，一般都是管道的材質造價很高，為降低成本而采用與管道同材質的內接件和不同材質的法蘭組合，就是利用翻邊、鋼環等把法蘭套在管端上，法蘭可以在管端上活動的一種管件。
松套法蘭 一般用于銅鎳合金管和伸縮節上。

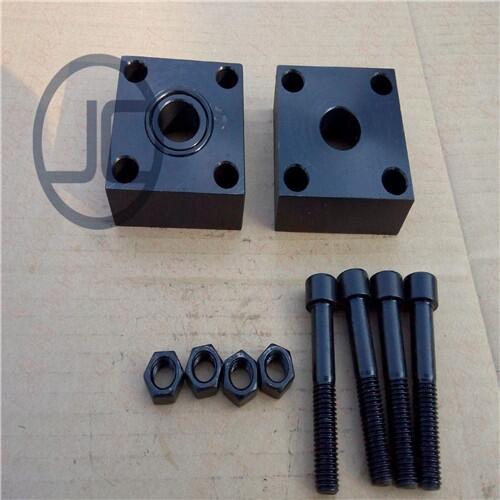

船用液壓法蘭
船舶液壓管系壓力非常高，所以都采用特制的承插式高壓方法蘭，法蘭厚度根據管徑不同在30mm—45mm左右，這種法蘭一般采用一片凹法蘭與一片凸法蘭的連接方式，用O型圈作為密封材料。
適用范圍
由于船標法蘭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程
執行標準
關于船用法蘭部份標準代號：
ISO國際標準/GB國家標準
GB2503-89 國標船用鑄鐵法蘭(四進位)
GB2504-89 國標船用鑄鋼法蘭(四進位)
GB2505-89 國標船用鑄銅法蘭(四進位)
GB2506-89 國標船用搭焊鋼法蘭(四進位)
GB2507-89 國標船用搭焊銅法蘭(四進位)
GB2508-89 國標船用搭焊鋼環松套鋼法蘭(四進位)
GB/T4450-1995 國標船用盲版鋼法蘭
GB10746-89 國標船用對焊鋼法蘭(四進位)
GB10747-89 國標船用對焊鋼環松套鋼法蘭(四進位)
GB10748-89 國標船用焊接銅環松套鋼法蘭(四進位)
GB10749-89 國標船用銅管折邊松套鋼法蘭(四進位)
GB10750-89 國標船用扁圓形鑄鐵和鑄鋼法蘭
GB10751-89 國標船用扁圓形焊接鋼法蘭
CB蘇聯標準/行業標準
CB/T43-1999 國標船用鑄鐵法蘭
CB/T44-1995國標船用鑄鋼法蘭
CB/T45-1999 國標船用鑄銅法蘭
CB/T46-1999 國標搭焊鋼法蘭
CB/T47-1999 國標對焊鋼法蘭
CB/T48-1999 國標焊接銅法蘭
CB/T49-1999 國標搭焊鋼環松套鋼法蘭
CB/T50-1999 國標對焊鋼環松套鋼法蘭
CB/T51-1999 國標搭焊銅環松套鋼法蘭
CB/T52-1999 國標銅管折邊松套鋼法蘭
CB856-76 國標P30鑄鋼法蘭
CB857-76 國標P30鑄銅法蘭
CB858-76 國標P30焊接銅法蘭
CB859-76 國標P30焊接鋼法蘭
CB1044-83 國標P30異徑搭焊銅法蘭
CB1045-83 國標P30異徑搭焊銅法蘭
CB1144-85 國標P30盲板鋼法蘭
CB*3212-1999 國標船用搭焊、對焊、銅焊折邊松套異徑鋼法蘭
CB/T3766-1996 國標排氣管鋼法蘭及墊片
CB/T3846-1999 國標船用鋁管折邊松套鋁法蘭
CB/T3847-1999 國標船用扁圓形焊接鋼法蘭
CB/T3848-1999 國標扁圓鑄鐵和主剛鑄鋼法蘭
CB/T3847-1999船用扁圓形焊接法蘭
JIS日本標準/CBM外貿標準
CBM1004-81 日標PN0.2MPa鑄鐵、鑄鋼、搭焊鋼法蘭
CBM1005-81 日標PN0.5MPa鑄鐵、鑄鋼法蘭
CBM1006-81 日標PN1.0MPa鑄鐵、鑄鋼法蘭
CBM1007-81 日標PN1.6MPa鑄鐵、鑄鋼法蘭
CBM1008-81 日標PN2.0MPa鑄鋼法蘭
CBM1009-81 日標PN3.0MPa鑄鋼法蘭
CBM1010-81 日標PN4.0MPa鑄鋼法蘭
CBM1011-81 日標PN6.3MPa鑄鋼法蘭
CBM1012-81 日標PN0.5MPa搭焊鋼法蘭
CBM1013-81 日標PN1.0MPa搭焊鋼法蘭
CBM1014-81 日標PN1.6MPa搭焊鋼法蘭
CBM1015-81 日標PN2.0MPa搭焊鋼法蘭
CBM1016-81 日標PN3.0MPa搭焊鋼法蘭
CBM1017-81 日標PN3.0MPa對焊鋼法蘭
CBM1018-81 日標PN4.0MPa對焊鋼法蘭
CBM1019-81 日標PN6.3MPa對焊鋼法蘭
CBM1020-81 日標PN0.5、1.0、1.6MPa鑄銅、搭焊銅法蘭
CBM1021-81 日標排氣管鋼法蘭

法蘭片
按照材質劃分，常見的有鑄鐵/碳鋼法蘭、不銹鋼法蘭、PVC/PPR法蘭等；按照連接方式劃分，可粗略分為螺紋連接（絲接）法蘭和焊接法蘭，其中焊接法蘭又可分為平焊法蘭、對焊法蘭、法蘭盲板等品種。按照耐受壓力等級劃分，常見的有0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4 Mpa、10.0Mpa等等。
各種法蘭片
就法蘭/法蘭片而言，雖然大多數人對這個概念很陌生，但是其實每個城市人都離不開它，因為法蘭被廣泛用于各種高中低壓管道的相互連接，比如城市自來水供水管道網、下水道排水管道網、冬季鍋爐采暖循環管道、石油天然氣等能源管線等等都離不開它，其對于管道的作用相當于我們熟悉的鐵路上鐵軌與鐵軌之間的連接部。

法蘭片與管道連接示
從小到大，常見規格依次為：DN 10、DN15、DN20、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、、DN 175、DN200、DN225、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000等。
PVC法蘭片
按制作材質可分為：WCB（碳鋼）、LCB（低溫碳鋼）、LC3（3.5%鎳鋼）、WC5(1.25%鉻0.5%鉬鋼）、WC9（2.25%鉻）、C5（5%鉻%鉬）、C12（9%鉻1%鉬）、CA6NM(4（12%鉻鋼）、CA15(4）（12%鉻）、CF8M（316不銹鋼）、CF8C（347不銹鋼）、CF8（304不銹鋼）、CF3（304L不銹鋼）、CF3M（316L不銹鋼）、CN7M（合金鋼）、M35-1（蒙乃爾）、N7M（哈斯特鎳合金B）、CW6M（哈斯塔鎳合金C）、CY40（因科鎳合金）
