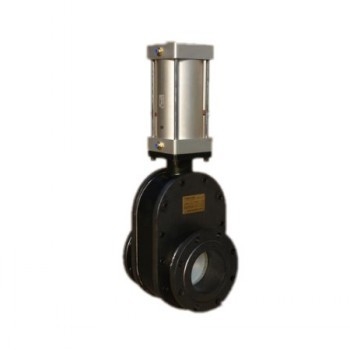

Z644TC增韌結構陶瓷雙滑板閘閥（氣動）

產品名稱：增韌結構陶瓷雙滑板閘閥 型號：Z644TC-10C 一、 特點： 1、 閥板、閥座流通均采用增韌結構陶瓷制造。 2、 閥門啟閉過程中，閥板自旋轉與閥座均勻吻合，磨損密封長久耐用。 3、 閘板自緊式密封，可實現低壓雙向密封，閥門啟閉過程無卡塞及積灰現象。 二、 適用工況         適用于火力發電廠氣力除灰系統中，粉末或微小固體顆粒等高磨損介質的輸送。呂業的濃相輸送系統中進出料閥。 三、 技術參數 1、 公稱壓力：  0.6MPa----2.5 MPa 2、 公稱通經：  DN32—DN300 3、 適用溫度：  -40°C +425°C 4、 連接形式：  法蘭 5、 驅動方式：  氣動、電動、手動

Z644TC增韌結構陶瓷雙滑板閘閥（氣動）|氣動陶瓷閥門|陶瓷陶瓷閥門


本實用新型涉及一種防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥板、支撐桿、消波室；閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿的右端與支撐架螺紋連接，支撐桿的左端安裝有閥板；支撐架與閥板之間安裝有彈簧，彈簧套在支撐桿上；消波室設置在閥座與出水法蘭之間；彈簧外套有橡膠套；閥體內部靠近進水法蘭一端設置有消波槽Ⅰ。在閥體內部靠近進水法蘭一端設置有消波槽Ⅰ，使得沖擊波在到達閥板前已被消波處理，避免閥板受到過大的沖擊力；消波槽Ⅰ的深度由左向右依次遞增這一特征增大了消波效果。
