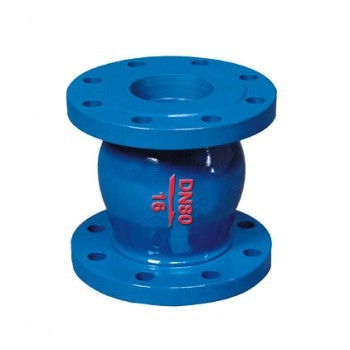

DRVZ靜音止回閥DN350

主要技術參數 型號 DRVZ/T-10 DRVZ/T-16 DRVZ/T-25Q 公稱壓力 PN1.0MPa PN1.5MPa PN2.5MPa 公稱通徑 DN50～DN300(mm) 最高工作壓力 1.0MPa 1.6MPa 2.5MPa 密封試驗壓力 1.1MPa 1.76MPa 2.75MPa 殼體試驗壓務 1.5MPa 2.4MPa 3.75MPa 主要零部件 零件名稱 材料 閥體、導流體 灰鑄鐵、球墨鑄鐵、鑄鋼 閥座、軸瓦、閥瓣、軸 青銅或鉻不銹鋼 彈簧 不銹鋼

主要連接尺寸
(法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準)

公稱通徑(mm)	L(mm)
50	120
65	150
80	180
100	240
125	300
150	350
200	450
250	500
300	550
350	575
400	600
450	650
500	700

DRVZ靜音止回閥DN350


本實用新型涉及一種閥門鑄造用面背砂混砂系統，它包括儲料組件；混砂組件，所述混砂組件包括設置于所述砂斗下方的底座、可轉動地安裝在所述底座上的回轉支承柱、一端安裝在所述回轉支承柱上且與所述砂斗相配合的背砂輸送臂、與所述背砂輸送臂另一端相連通的背砂混砂攪籠、安裝在所述背砂混砂攪籠端部的出砂口、一端延伸至所述背砂輸送臂上方的負壓吸料管以及一端與所述負壓吸料管相連通且另一端與所述出砂口相連通的引料管。從而與背砂輸送臂、背砂混砂攪籠進行配合而實現背砂、面砂的同時出砂，大大減少了面砂用量，降低了生產成本，并保證砂型質量。
