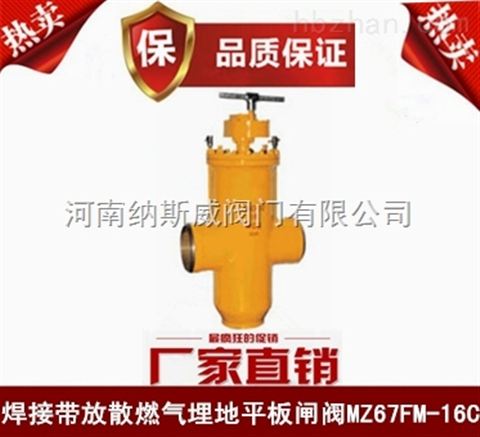

Z67F埋地式燃氣平板閘閥
產品概述
Z67F埋地式燃氣平板閘閥也稱無泄漏燃氣平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。適用于石油、天然氣、成品油、水等；驅動方式有手動、電動、氣動等；連接方式分為法蘭端、焊接端、卡箍端。
KMZ67F埋地式燃氣平板閘閥結構圖
埋地燃氣平板閘閥產品結構特點：
1、采用新型的主密封軟硬雙重合密封，增加了密封的可靠性；
2、閥座外側面裝有O型密封圈，背面裝有彈性密封墊，保證了閘閥在閥座孔的側面和底面；
3、不易泄漏，實現了副密封的雙重密封；
4、閘板表面噴焊耐腐蝕鐵基合金材料或等離子氮化層，提高了閘板表面的硬度和耐蝕性；
5、采用注脂孔填充密封油脂結構，起到應急密封和潤滑作用，減少了操作力，能在密封表面形成保護膜，保護密封面不被污染物積聚或腐蝕，從而提高閘閥的密封性能及延長閘閥的使用壽命。
Z67F埋地式燃氣平板閘閥結構圖
產品性能參數：
|
適用范圍 |
PN10.0-42.0Mpa |
DN25-200mm |
|
|
適用溫度 |
-29-120℃ |
||
|
適用介質 |
普通型 |
石油、天然氣、成品油、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然氣等 |
||
|
連接形式 |
法蘭端、焊接端、卡箍端 |
||
|
驅動方式 |
手動、電動、氣動等 |
||
主要零件材料：
|
零件名稱 |
閥體、閥蓋 |
閘板 |
閥桿 |
閥座 |
閥桿螺母 |
填料 |
|
“Z”型 |
WCB、鉻鉬鋼 |
合金鋼 |
不銹鋼 |
合金鋼 |
鋁青銅 |
聚四氟乙烯、氟橡膠 |
|
“KZ”型 |
抗硫不銹鋼 |
主要尺寸：
|
DN(mm) |
尺寸(mm) |
|||||
|
L |
H |
H1 |
H2 |
A |
||
|
對焊 |
法蘭 |
|||||
|
100 |
305 |
350 |
見主要外形尺寸 |
見主要外形尺寸 |
140 |
225 |
|
150 |
403 |
450 |
150 |
300 |
||
|
200 |
419 |
450 |
150 |
320 |
||
|
250 |
457 |
457 |
150 |
360 |
||
|
300 |
502 |
502 |
160 |
400 |
||
|
350 |
572 |
572 |
180 |
470 |
||
|
400 |
610 |
600 |
180 |
500 |
||
|
500 |
711 |
700 |
180 |
570 |
||
|
600 |
813 |
800 |
200 |
670 |
||
|
700 |
914 |
900 |
200 |
|
||
