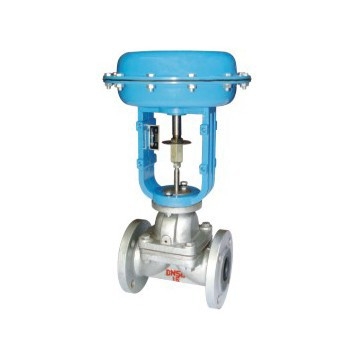

ZJHT氣動薄膜隔膜調節閥   ZJHT型氣動薄膜隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流簡單、阻力小，額定流量系數大、閥門關時內外泄漏為零，可覆蓋防腐層，特別適合于劇毒、腐蝕性介質或不允許污染介質的調節。 主要零件材料  閥體：HT200、ZG25、襯膠、氟塑料   閥蓋：HT200、ZG25   隔膜材質：丁荃膠、天然膠、聚四氟乙烯   波紋薄膜：橡膠夾增強滌綸織物   膜蓋：A3   彈簧：60Si2Mn 主要技術參數

公稱能徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 額定流量系數KV 無襯里 9.8 19 32 48 63 108 158 270 360 518 1114 有襯里 7.8 17 28 41 55 87 127 240 311 41 5 1121 額定行程L(mm) 8 10 12 16 24 30 34 36 44 55 65 膜片有效面積Ae(cm2) 280 400 600 1000 公稱壓力PN 1.0             1.6 固有流量物性 近似等百分 工作溫度（°C） ≤150 信號范圍Pr(KPa) 20～100；40～200；80～240；段幅：20～60；60～100 基本誤差% 帶定位 ±2.0 不帶定位 ±10 回差% ±1.5 ±8 死區% ±1.5 ±6 始終點偏差% ±2.0 ±10 額定行程偏差% ±2.5 允許泄漏量L/h 在允許壓差范圍內泄漏量為零
