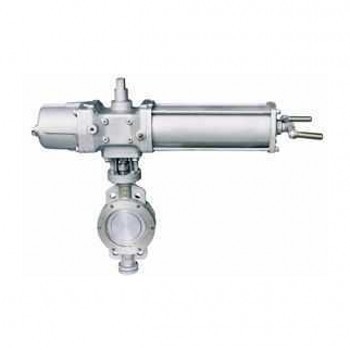

ZMAW、ZSCW氣動薄膜、活塞調節蝶閥

     ZMAW、ZSCW調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
   本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm，泄漏量等級有Ⅱ級和Ⅵ級，流量特性為近似等百分比。
   氣動切換成手動時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，由相扳動手柄即可。

主要零件材料

 閥 體：HT200、ZG230—450、ZG1Cr18Ni9Ti
  閥 板：碳鋼、1Cr18Ni9Ti
  長 軸：1Cr18Ni9Ti
  閥 座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
  內軸承：青銅、不銹鋼堆焊司鈦合金
  填 料：聚四氟乙烯、柔性石墨
  閥 蓋：碳鋼

主要技術參數

公稱通徑DN（mm）	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數kv	100	200	405	620	1150	2030	3150	4550	6200	8100	10260	13500	19800	27000	35700	44600	55080
流量特性	近似等百分比
公稱壓力PN（MPa）	0.1、0.25、0.6、1.0
工作溫度 （℃）	常溫-20～250、中溫-40～450、高溫：450～560
信號范圍 （KPa）	20～100
執行機構有效面積（cm2）	280			400			630			1000			484（ZSCW型）
氣源壓力	0.14												0.5
閥板轉角 （度）	0～70
泄漏等級	Ⅱ級、Ⅵ級
允許壓差 （MPa）	0.22	0.086	0.045	0.054	0.031	0.013	0.017	0.0098	0.0062	0.010	0.0071	0.0052	0.019	0.012	0.008	0.006	0.004
固有可調比	20:1
